功能接地导线颜色合规性分析——以黄绿双色线在跨国产品中的应用为例

嘉峪检测网 2025-05-05 16:47

导读:本文以黄绿双色线在跨国产品中的应用为例分析了功能接地导线颜色合规性。

案例问题



某家电产品PCB线路板内部功能接地导线采用黄/绿组合双色线,需同时满足中国GB/T 4706.1-2024《家用和类似用途电器的安全 第1部分:通用要求》标准与出口国与IEC 60335-1:2020 Ed6标准一致的国家标准要求,是否存在合规风险?

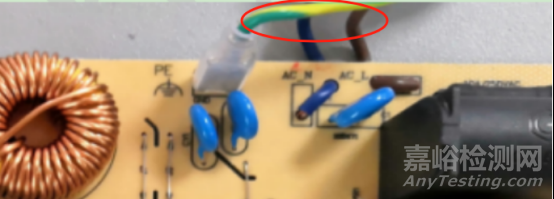

图1  内部功能接地黄/绿组合双色线

(图源:实拍)



案例分析



经对比GB/T 4706.1-2024/IEC 60335-1:2016 Ed5.2《家用和类似用途电器的安全 第1部分:通用要求》标准和IEC 60335-1:2020 Ed6《家用和类似用途电器的安全 第1部分:通用要求》标准,在内部功能接地导线颜色问题上存在差异,见表1。



表1 内部功能接地导线颜色要求

对比维度

GB/T4706.1-2024/IEC 60335-1:2016 Ed5.2标准

IEC 60335-1:2020 Ed6标准

术语定义

未明确定义"接地"类型

默认"接地"指保护性接地

内部接地导线黄/绿组合双色颜色适用范围

允许功能/保护接地

仅限保护接地

符号与颜色关联性

符号区分功能/保护接地,

颜色不区分

符号与颜色均需严格区分类型



经分析发现:该设计符合中国标准GB/T 4706.1-2024(基于IEC 60335-1 2016版),但违反IEC 60335-1:2020标准第23.7条关于导线颜色的禁止性规定,存在出口合规风险。



IEC 60335-1:2020将黄绿双色线限定为保护接地,反映国际标准对功能接地潜在风险(如误接导致保护失效)的重视,建议企业关注后续国标修订动态。



特别说明,对于Ⅱ类器具带功能接地的情况,插头电源软线中的接地导线允许是黄/绿组合双色线,这是由于插头电源软线零部件是通用的、没有必要因为产品内接地的类型不同而区分电源软线接地线不同的颜色。



需特别注意,Ⅱ类器具电源软线的黄绿线豁免源于其作为外置通用部件的特殊性:制造商无法预判终端产品的接地类型,故国际标准允许保留传统设计,此例外不适用于产品内部线路。



标准条款



GB/T 4706.1-2024《家用和类似用途电器的安全 第1部分:通用要求》标准



3 术语和定义



注2:除非另有规定,术语“电压”和“电流”都是指有效值(r.m.s〉。



23.7 黄/绿组合双色标识的导线,应只用作接地导线。



通过视检确定其是否合格。



IEC 60335-1:2020 Ed6《家用和类似用途电器的安全 第1部分:通用要求》标准



3 Terms and definitions



When the terms "voltage" and "current" are used, they are RMS values, unless otherwise specified.



When the term "earthing" is used, it means "protective earthing", unless otherwise specified.



23.7 Conductors identified by the colour combination green/yellow shall only be used for earthing conductors.



Compliance is checked by inspection.



参考译文:



3 术语和定义



除非另有规定,术语“电压”和“电流”都是指有效值(RMS〉。



除非另有规定,术语“接地”是指“保护性接地”。



23.7黄/绿组合双色标识的导体,应只用于接地导体。



通过视检检查其符合性。

来源:质量观研社

关键词: 接地导线
