在做雷击浪涌抗扰度测试前，通常我们都要检验下雷击浪涌模拟器的电压与电流波形，一般我们会对浪涌发生器主机和浪涌发生器耦合去耦网络分别进行校准。

雷击浪涌发生器的六项必校准项目有：开路电压峰值、开路电压波前时间、开路电压持续时间、短路电流峰值、短路电流波前时间、短路电流持续时间等。

验证浪涌发生器的波形通常定期进行，也可以在校准期间进行。这是通过根据基础标准验证电压（开路）或电流（闭路）波形来完成的。



1、电压波形的验证

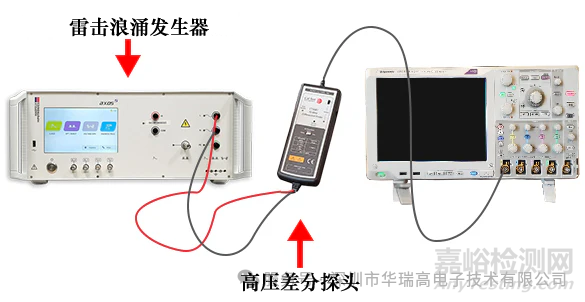

电压波形验证是使用电压差分探头配合示波器完成，与先前校准通常提供的设定值进行比较。

最常用的差分探头是HOD-5075，它提供高达7kV 的能力。我司还有其他探头可提供10kV以上的功能。



2、电流波形的验证

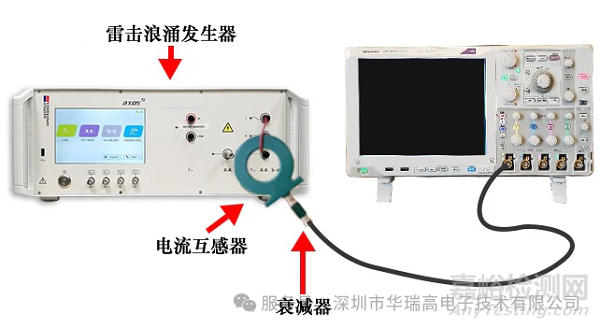

组合波浪涌电流波形在不同的CDN 线路上经过验证的闭路。下图显示了使用雷击浪涌发生器验证L1 到中性线电流波形。

在此验证期间，不使用EUT 电源，否则可能会损坏测量设备。

通常，验证需要示波器、电流监测探头（通常HKS-20KA）和衰减器。电流监测探头HKS-20KA拥有20KA的校准能力，我们还有HKS-50KA拥有50KA的校准能力。
