一、静电放电的测试条件

1.1试验条件

试验时的环境条件如下，当采用其他试验条件时，应记录在试验报告中。

—— 环境温度：（25±10）℃；—— 相对湿度：20％～60％。1.2试验场地

应在满足环境条件的试验室进行，可使用专用场地，如屏蔽室或电波暗室。注：ESD试验会产生瞬态场，会干扰几米远的敏感电子设备或接收机，选择试验位置时，要给予考虑。



二、直接放电测试布置

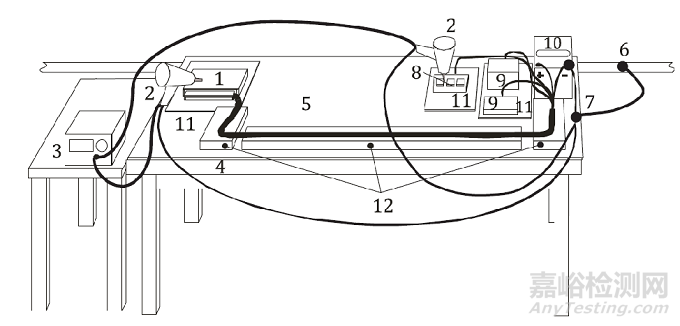

（仅使用 GP 的直接放电试验布置）

1——DUT；

2——ESD 发生器；

3——ESD 发生器主机；

4——非导电桌；

5——GP；

6——接地点；

7——GP 连接；

8——可触及的 DUT 远端连接部件；

9——负载模拟器；

10——电池；

11——绝缘块（安装时与车身不连接的 DUT）

12——绝缘块。

试验注意事项：

1、试验线束长度：1.70m-2.00

2、测试桌所有部件的最小距离0.2m

3、试验线束距离GP边缘0.1m±0.01m

4、ESD 的试验桌（试验表面）应距其它导电结构（例如，屏蔽室的表面）至少 0.1m。

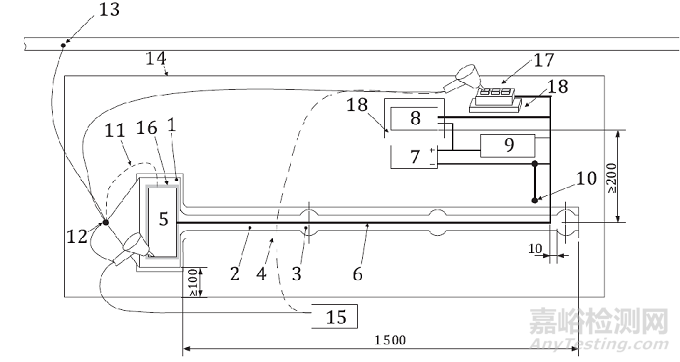

（使用 GP 和场耦合平面的直接放电试验布置）

1—场耦合平面；

2—场耦合带；

3—放电岛；

4—放置 DUT 和线束的绝缘块；

5—DUT；

6—DUT 的线束；

7—电池；

8—负载模拟器；

9—人工网络（如果试验计划要求使用）；

10—接地参考点；

11—DUT 的近地（如果要求）；

12—耦合夹具的接地参考点；

13—接地点；

14—GP；

15—ESD发生器主机；

16—耗散垫（安装时与车身不连接的DUT）；

17—可触及的DUT远端连接部件。

18—绝缘块。

注：尺寸的允差为±5%。

试验注意事项：

1、试验线束长度：1.70m-2.00

2、场耦合平面应足够大，比 DUT 的水平投影尺寸至少大 10mm

3、任何外围支持设备应距场耦合带至少200mm



三、间接放电测试布置

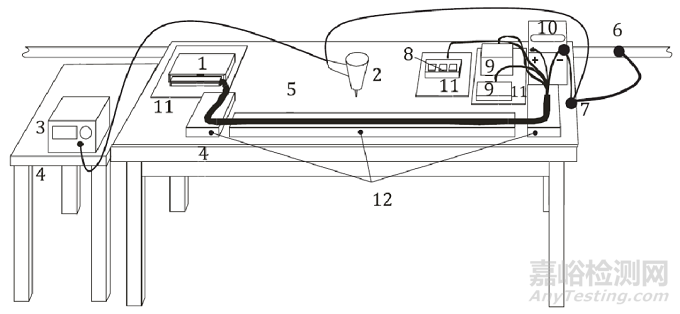

（仅使用 GP 的间接放电试验布置）

1——DUT；

2——ESD 发生器；

3——ESD 发生器主机；

4——非导电桌；

5——GP；

6——接地点；

7——GP 连接；

8——可触及的 DUT 远端连接部件；

9——负载模拟器；

10——电池；

11——绝缘块（安装时与车身不连接的 DUT）；

12——绝缘块。

接触放电应施加给：

——距线束为0.1m±0.01m点处的GP；

——GP的边沿。

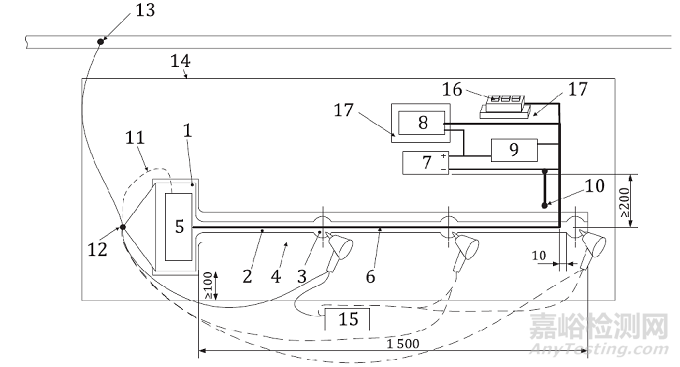

（使用 GP 和场耦合平面的间接放电试验布置）

1——场耦合平面；

2——场耦合带；

3——放电岛；

4——放置 DUT 和线束的绝缘块；

5——DUT；

6——DUT 的线束；

7——电池；

8——负载模拟器；

9——人工网络（如果试验计划要求使用）；

10——接地参考点；

11——DUT 的近地（如果要求）；

12——耦合平面的接地参考点；

13——接地点；

14——GP；

15——ESD发生器主机；

16——可触及的DUT远端连接部件

17——绝缘块。

注：尺寸的允差为±5%

注意事项：

1、DUT 最远的放电岛边缘之间的距离为10mm±1mm。DUT 的线束和负载箱的接地位于点 10 处。

2、场耦合平面应足够大，比 DUT 的水平投影尺寸至少大 10mm。

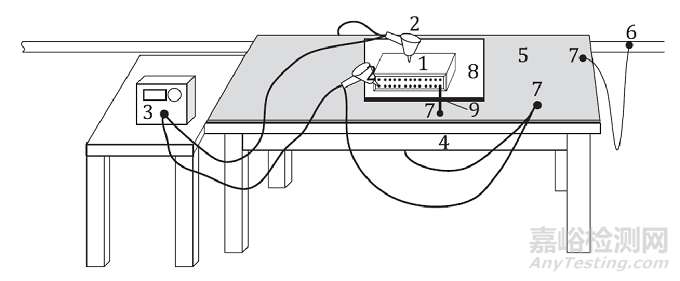

1——DUT；

2——ESD 发生器；

3——ESD 发生器主机；

4——非导电桌；

5——GP；

6——接地连接；

7——GP 上的接地点；

8——耗散垫（有要求时放置）；

9——接地连接导线（仅对引脚进行直接放电时）



注意事项：

1、静电耗散垫的尺寸在各边比 DUT 的水平投影尺寸至少应大 50mm。

2、仅当对引脚进行试验时，应在 DUT 接地引脚和 GP 之间增加接地连接铜导线，其最大长度为 200

mm，最小横截面积为 0.5 mm2（或根据试验计划商定）。如果有多个未进行电连接的接地引脚，则应为每个接地引脚使用单独的铜导线。

3、直接放电时ESD发生器的放电回线应与GP相连。



四、静电放电的验证（核查）

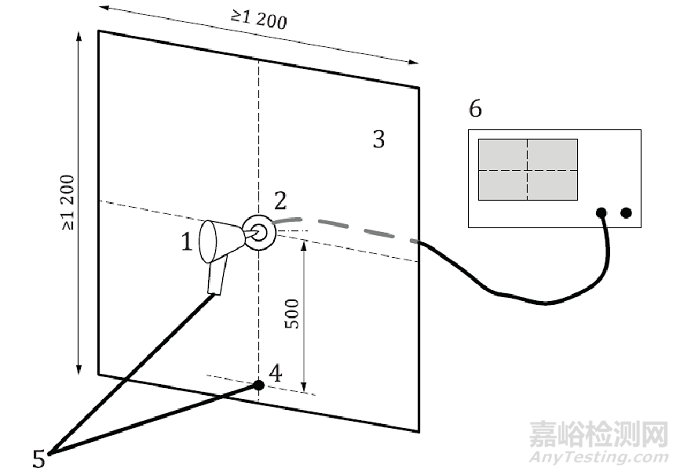

4.1接触放电





1——垂直于 GRP 的 ESD 发生器；

2——电流靶；

3——垂直验证平面；

4——接地点；

5——从中点向后拉伸的放电回线；

6——示波器（示波器和连接电缆可位于屏蔽室内）；

ESD 发生器的校准需要以下设备：

——模拟带宽至少为 1GHz 的示波器；

——电流靶；

——能够测量至少 25kV，精度至少为 5%的高压表；为避免影响高压输出，可使用静电电压表。

——尺寸至少为 1.2m×1.2m 的参考平面：同轴电流靶安装在参考平面上，电流靶距平面的任何边缘至少为 0.6m；

——衰减器（当需要时）。

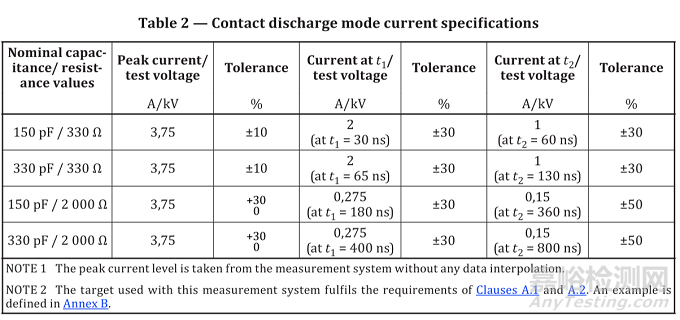

*合格判断可以参照6.3.1 接触放电电流规范表2。





等级+8kv	范围	实测值	结论
上升时间	0.70 ~1.00 ns	-	P/F
第一峰值电流	30.00 A ±10%	-	P/F
30ns电流	16.00 A ±30%	-	P/F
60ns电流	8.00 A ±30%	-	P/F



(仅提供模版，具体请以实际为准）
