导读:新能源汽车电磁兼容整改案例分享
一、问题描述

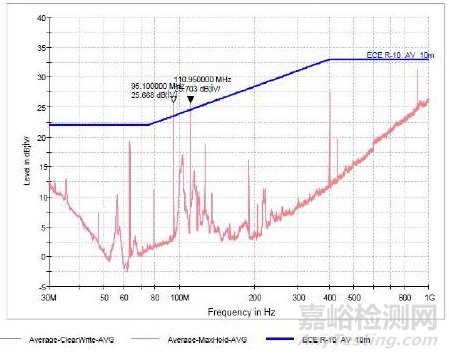

某整车在进行ECE R10测试的时候窄带测试超标,超标点为95.1MHz和110.95MHz,测试现场照片和超标频点数据见下图:
二. 产品问题定位分析
整车在窄带测试的时候子系统的工作状态如下:
A 发动机不工作
B 娱乐系铳FM
C 空调制冷(最低温度)
D 座椅加热
E 车灯全开(前置灯、转向灯,后座室内灯、闪光灯)
F 雨刮开启
由于整车测试超标,因此可能和上述子系统有关,因此需要对上述子系统进行

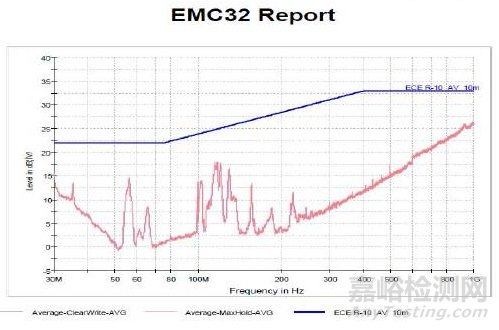

一一定位来确定超标频点是由哪个子系统产生,通过现场关闭子系统发现超标频点和空调控制器有关,拔掉空调控制器的线束,超标频点消失,拔掉空调控制器的测试数据如下:
三. 产品问题整改

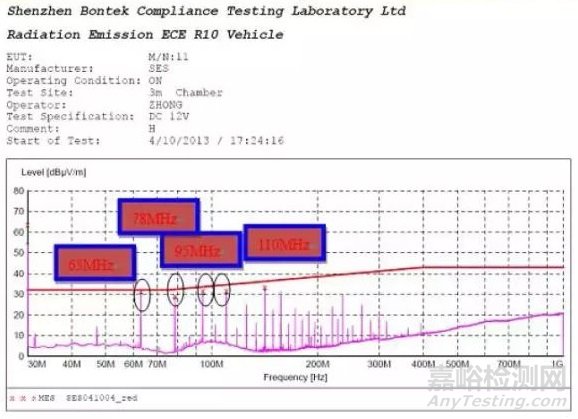

单独对空调系统进行测试,发现超标频点和整车测试的较高的频点吻合,因此只需要针对空调控制器进行整改,发现时空调控制器上某个芯片产生的干扰点,针对芯片进行滤波,最终解决该整车ECE R10的问题。
四. 案例总结
整车产品辐射问题最终都归结到零部件,只要找准辐射招标是哪个零部件就比较好解决。
