电磁兼容测试中,磁珠和电感在解决EMC和EMI方面有何效果?

嘉峪检测网 2025-07-04 10:13

导读:磁珠和电感正在解决EMI和EMC层次效果有什么不同,各有什么特点,应用磁珠效果会更好吗?原则上,磁珠可以等同于一个电感,所以磁珠在原理上EMI和EMC电路等于抑制电感,主要是抑制高频传输电磁干扰。

磁珠电感正在解决EMI和EMC层次效果有什么不同,各有什么特点,应用磁珠效果会更好吗?原则上,磁珠可以等同于一个电感,所以磁珠在原理上EMI和EMC电路等于抑制电感,主要是抑制高频传输电磁干扰。

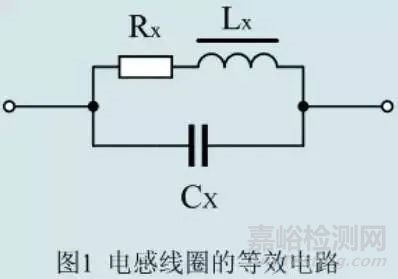

磁珠可以等同于电感,但这种等效电感不同于电感线圈。磁珠与电感线圈的最大区别在于电感线圈具有分布电容。因此,电感线圈相当于电感与电容并联。如图1所示。在图1中,LX等效电感(理想电感),RX线圈的等效电阻,CX电感的分布电容。

电磁兼容测试中,磁珠和电感在解决EMC和EMI方面有何效果?



理论上抑制传输电磁干扰,规定抑制电感的电感越大越好,但对于电感线圈,电感越多,电感线圈的分布电容越大,两者的效果可能相互抵抗。

电磁兼容测试中,磁珠和电感在解决EMC和EMI方面有何效果?

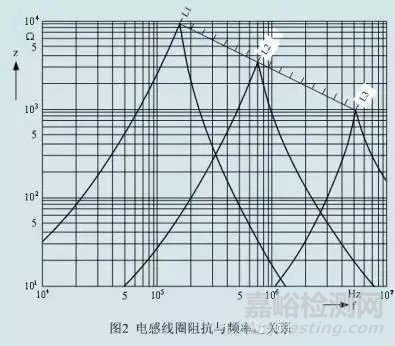

图2是普通电感线圈的阻抗与频率之间的关系图。从图中可以看出,电感线圈的阻抗随频率的增加而增加,但当其阻抗增加到最高值时,由于并联电容的作用,阻抗随频率的增加而迅速下降。当阻抗增加到最高值时,电感线圈的分布电容等效电感引起并联谐振。在图中,L1>L2>L3.可见电感线圈的电感越多,谐振频率越低。从图2可以看出,如果频率为1,MHz抑制电磁干扰,选择L1还不如采用L3,由于L3的电感比L一小十倍以上,因此L3成本也要比L1低很多。



如果我们想进一步提高抑制频率,那么我们最终选择的电感线圈必须是它的最小规定值,只有1圈或不到1圈。磁珠,即穿心电感,是一个匝数小于1圈的电感线圈。但穿心电感比单圈电感线圈的分布电容小几倍到几十倍,因此穿心电感的输出功率高于单圈电感线圈。

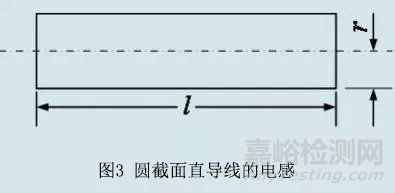

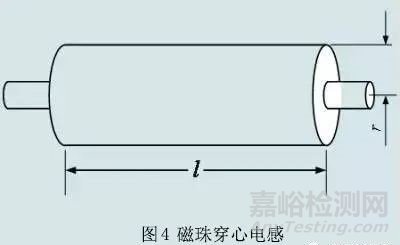

穿心电感的电感量一般比较小,大概在几微亨到几十微亨之间。电感量的大小与穿心电感中导线的大小和长度以及磁珠的截面有关,但与磁珠电感量最相关的是磁珠的相对导磁率。图3.图4是指导线和穿心电感的原理图。在计算穿心电感时,首先计算圆截面直导线的电感,然后乘以磁珠的相对导磁率计算穿心电感的电感。

电磁兼容测试中,磁珠和电感在解决EMC和EMI方面有何效果?

电磁兼容测试中,磁珠和电感在解决EMC和EMI方面有何效果?
