问题描述：

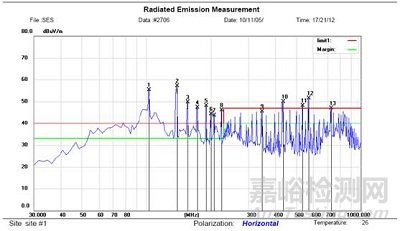

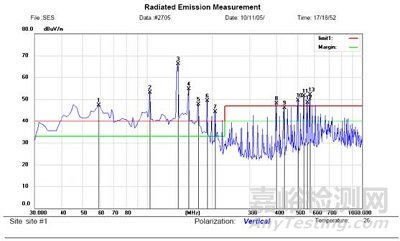

此款产品为一款小型工控机，带有 LCD 屏，在做 CE 认证发现辐射测试超标，依据测试图看出窄带信号超标严重，最高超标 25dB 左右；具体超标测试数据如下：





测试与定位分析：

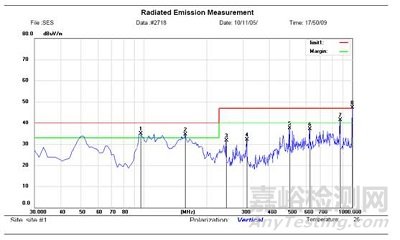

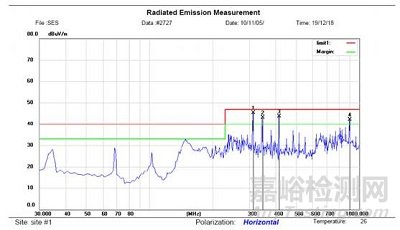

测试时对外接口有网络端口进行通讯配置， USB 接口连接鼠标，音频接口增加耳机。测试定位过程中拔掉所有负载线，超标频点基本没有多大的变化，分析测试数据可以看出超标频点主要是32M 的倍频，由于 LCD 显示的时钟频率为 32M，初步怀疑超标部分为 LCD 显示驱动部分，拔掉LCD 排线测试，超标频点下降很多，基本可以满足要求，下图所示：





主要整改施：
目前 LCD 排线采用的是非屏蔽线，首先将LCD 排线屏蔽，并良好接地，用频谱仪磁场探头近场探测，有明显下降，但是有个别频点辐射能量还是较大，用电场探头探测，发现主板的 GND 强度要比金属外壳的强度高 10dB，于是将主板 GND 和金属机壳多点搭接，发现辐射强度下降明显。

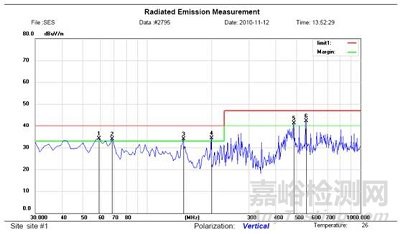

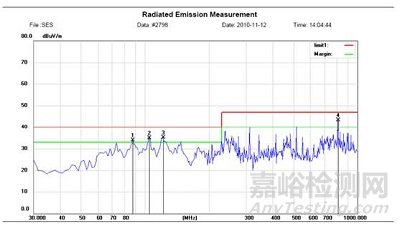

最终测试数据：





案例总结：
辐射整改首先要定位清楚干扰源头，确定大方向的准确无误，定位出干扰源头后再做相应的整改措施，直至测试满足标准的要求。



来源：Internet

关键词： 工控机 辐射 测试
