导读:电热水壶在进行标准GB/T 4706.19-2024第15章溢水和“淋水”试验时,溢水溶液只需要用含有1%氯化钠(NaCl)的水溶液进行即可,还是需要用含1%氯化钠和0.6%漂洗剂的水溶液进行?
1、案例问题
电热水壶在进行标准GB/T 4706.19-2024第15章溢水和“淋水”试验时,溢水溶液只需要用含有1%氯化钠(NaCl)的水溶液进行即可,还是需要用含1%氯化钠和0.6%漂洗剂的水溶液进行?

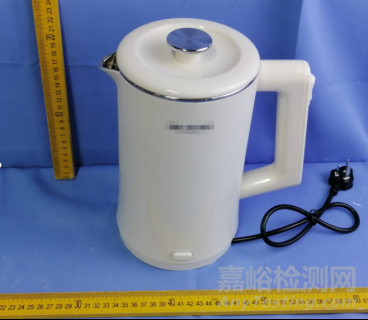

图1
(图源:实拍)
2、案例分析
对此有不同的观点:
观点1:溢水试验既要满足通标“1%氯化钠+0.6%漂洗剂的水溶液”又要满足特标“1%氯化钠溶液”溢水;淋水试验采用1%氯化钠溶液”。
观点2:通标“1%氯化钠+0.6%漂洗剂的水溶液”的内容“被修改为”特标“1%氯化钠溶液”了,所以溢水试验只要按照特标“1%氯化钠溶液”溢水;淋水试验采用1%氯化钠溶液”。
哪一个观点更合理?
笔者个人认为观点1更合理,理由有:
虽然经受了通标“严酷”的溢水状态,还要进行特标“较不严酷”的状态,逻辑不合理。但是GB/T 4706.19-2024(IEC 60335-2-15:2018)标准第15.2条款字面上明确该条款为“增加”而不是“替代”,按照标准前言内容写明“增加”的部分,表示除要符合 GB/T 4706.1—2024中的相应条款外,还需符合特标条款中所增加的条款。
所以针对电热水壶溢水试验要进行以下几种情况的测试:
①溢出溶液为1%氯化钠+0.6%漂洗剂,取下可拆卸部件,电热水壶连接器接好→溢出溶液充满水壶容器→容器容量的15%或0.25L溢出溶液(两者取量多者)在1min中持续注入容器→16.3电气强度试验并视检水迹是否影响29章。
②溢出溶液为1%氯化钠,取下可拆卸部件,电热水壶连接器接好(有怀疑时水壶偏离正常使用位置角度不超过5°)→注入额定容积的1%氯化钠溶液→水壶置于与水平面呈20°平面上且壶嘴对准斜面上端→视检水溶液不应溢出。
③对可由壶嘴注水的电热水壶,脱离底座,壶嘴朝上置于与水平面呈20°平面上→1%氯化钠水溶液注到最高水位标记或直到水溢出→尽快将额定容积15%的1%氯化钠溶液注入壶中→放到底座上进行16.3电气强度试验并视检水迹是否影响29章。
④对无绳电热水壶,试验②和试验③在水平面上进行,且将水壶放在底座和脱离底座上分别试验。
针对标准GB/T 4706.19-2024(IEC 60335-2-15:2018)逻辑不合理情况,通过对标准GB/T4706.1-2024&GB/T4706.19-2024与IEC 60335-1:2020&IEC 60335-2-15:2024的对比,发现电热水壶溢水测试要求有差异。对电热水壶第15.2条款而言,IEC 60335-2-15:2024将溢出溶液“0.1%的氯化钠+0.6%的漂洗剂溶液” 替换为“1%氯化钠溶液”,使整个测试逻辑更合理。
总结:电热水壶按照GB/T 4706.1-2024和GB/T 4706.19-2024进行第15.2溢水试验时,既要满足通标“1%氯化钠+0.6%漂洗剂的水溶液”基础上又要满足特标“1%氯化钠溶液”溢水;15.102“淋水”试验采用1%氯化钠溶液”。
3、标准条款
GB/T 4706.1-2024《家用和类似用途电器的安全 第1部分:通用要求》标准
15.2在正常使用中能够承受液体溢出的器具,其结构要能使这种溢出的液体不会影响器具的电气绝缘。
通过下述试验,使用溢出溶液,检查其符合性。溢出溶液为约含1%氯化钠和0.6%漂洗剂的水溶液。
带X型连接的器具,除带有专门制备软线的器具外,其他都应装有表13中的规定的最小横截面积允许的最轻型柔性软线。
带有器具输入插口的器具,可将相配用的连接器插装到位,或不插装连接器进行试验,两者中取最不利者。
取下器具上的可拆卸部件。
将器具的液体容器用溢出溶液充满,然后,另取等于容器容量15%,或是0.25 L的溢出溶液,两者中取量多者,在1 min时间内持续地注入容器。
任何能够买到的漂洗剂均适用,但是如果对测试结果有任何疑问,漂洗剂应具有下述特性:
——粘性,17mPa·s;
——pH,2.2(水中1%)
并且其成分应为:
物质 |
成分质量比(%) |
Plurafac ® LF 221 |
15.0 |
异丙苯磺酸盐(40%溶液) |
11.5 |
柠檬酸(无水的) |
3.0 |
去离子水 |
70.5 |
注:Plurafac ® LF 221是BASF提供的产品的商品名称。此信息是为了给本标准的使用者提供方便,不能视为是IEC对本产品的认可。 |
然后,器具应经受16.3的电气强度试验,并且视检应表明在绝缘上没有能导致爬电距离和电气间隙降低到低于第29章中规定限值的水迹。
GB/T 4706.19-2024《家用和类似用途电器的安全 第19部分:液体加热器的特殊要求》标准
引言:本文件与GB/T 4706.1—2024《家用和类似用途电器的安全第1部分:通用要求》配合使用。本文件中写明“适用”的部分,表示 GB/T 4706.1—2024 中的相应条款适用于本文件;本文件写明“代替”的部分,则以本文件中的条款为准;本文件写明“增加”的部分,表示除要符合 GB/T 4706.1—2024中的相应条款外,还需符合本文件条款中所增加的条款 ; 本文件写明“修改”的部分,表示在GB/T 4706.1—2024的相应条款上进行修改。
15.2 增加:
器具仅在连接器接好后进行试验。
有怀疑时,在器具偏离正常使用位置的角度不超过5°的情况下进行溢水试验。
可由壶嘴注水的电热水壶,将壶嘴朝上,放置在一块与水平成20°的斜板上进行试验。如果水位标记在注水的位置能看得很清楚时,将约为1%的氯化钠溶液注到最高水位的标记;没有标记的,注到壶中的水溢出为止。
然后,尽快将额定容积15%的氯化钠溶液注入壶中。然后将电热水壶注入额定容积的水。将其置于与水平面成20°的平面上,壶嘴对准斜面上端。水不应从电热水壶中溢出。
15.102无绳器具底座的连接装置不应受水的影响。
通过下述试验检查其符合性。
将底座放在水平面上,用含有约1%氯化钠的溶液30mL,通过内径8mm、底端高于连接器200mm的管子,在2s内持续地倒在连接装置上。
然后底座应承受16.3的电气强度试验,加强绝缘的试验电压为2500V。
