导读：本文基于GB/T 6109.1-2008（漆包线）和GB/T 3953-2024（电工圆铜线）国家标准，对比二者的偏差要求差异，为企业制定检验规范提供参考。
在电动机生产企业的进货检验中，漆包线导体直径与多股引出线单股铜线直径的偏差要求是关键指标。本文基于GB/T 6109.1-2008（漆包线）和GB/T 3953-2024（电工圆铜线）国家标准，对比二者的偏差要求差异，为企业制定检验规范提供参考。
一、漆包线的导体直径偏差要求
根据国家标准GB/T 6109.1-2008《漆包圆绕组线 第1部分：一般规定》规定：导体直径的的实际值及其公差如下表所示。

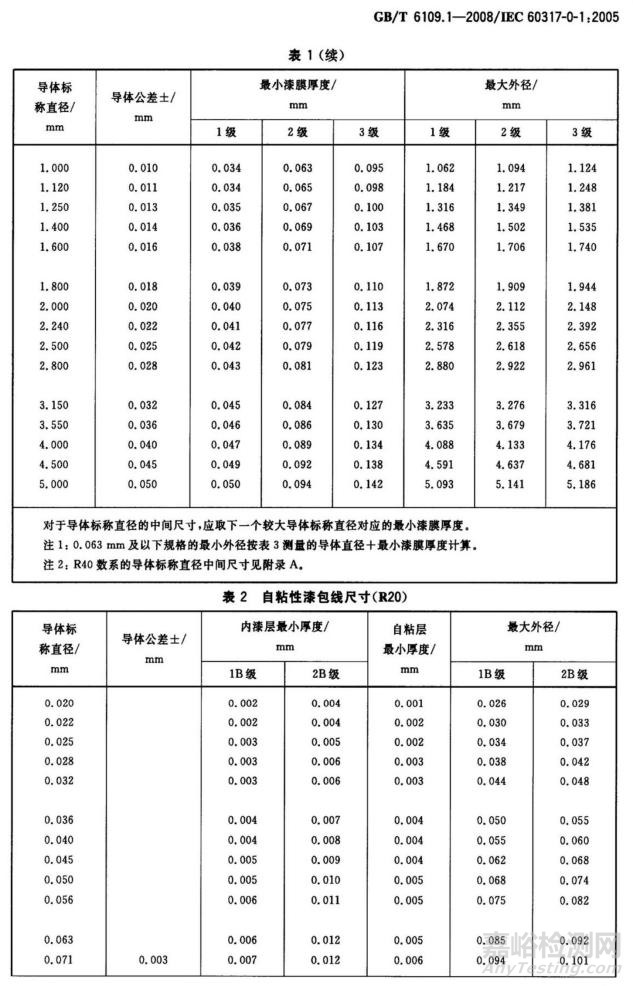

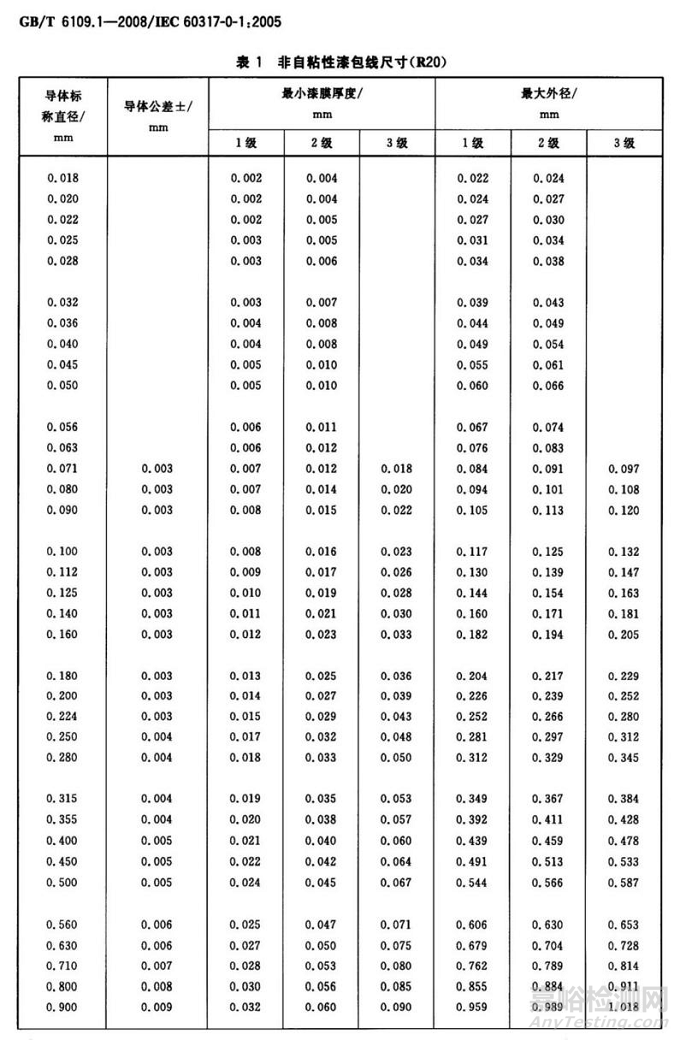

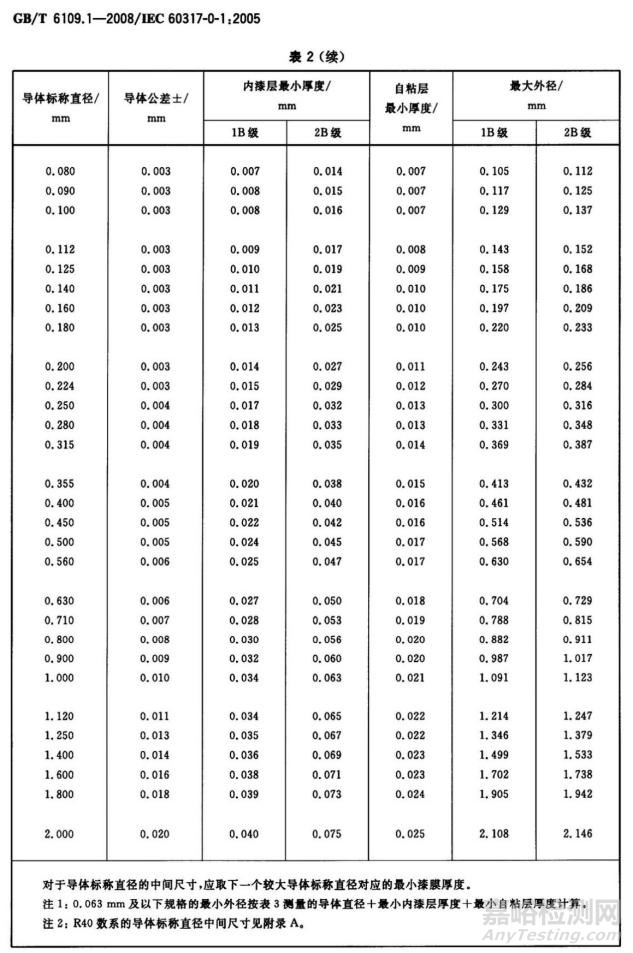

GB/T 6109.1-2008 标准截图
对比表1和表2可以看出，除了导体标称直径范围不同，对于相同的标称直径，导体的公差要求是相同的。
二、电工圆铜线导体直径偏差要求
GB/T 3956-2008《电缆的导体》标准中没有直接给出导体直径的偏差要求。
GB/T 3953-2024《电工圆铜线》标准的“范围”明确规定“本文件适用于电线电缆、电机及其他电气电子器件用的圆铜线制造、检测和应用”，其第5.4条款规定了圆铜线的尺寸偏差，如下：

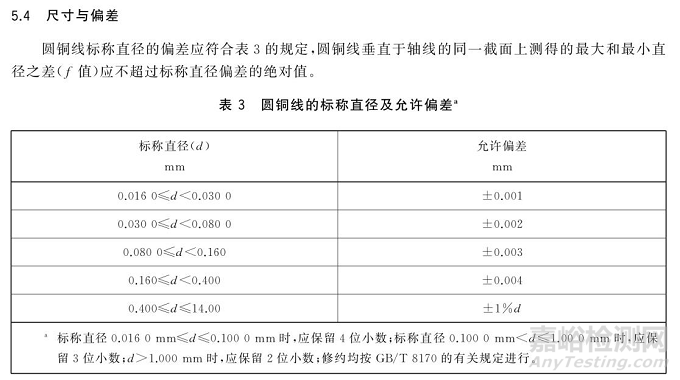

GB/T 3953-2024标准截图
三、漆包线导体与电工圆铜线直径偏差要求的比较
为了便于比较，下表列出了上述两份标准关于导体直径偏差要求的异同：
|
导体标称直径/mm |
偏差要求±/mm |
|
|
漆包线 |
电工圆铜线 |
|
|
0.016~0.029 |
/ |
0.001 |
|
0.030~0.063 |
/ |
0.002 |
|
0.071~0.079 |
0.003 |
0.002 |
|
0.080~0.159 |
0.003 |
0.003 |
|
0.160~0.224 |
0.003 |
0.004 |
|
0.250~0.355 |
0.004 |
0.004 |
|
0.400~0.500 |
0.005 |
1%d |
|
0.560~0.630 |
0.006 |
1%d（≈0.006） |
|
0.710 |
0.007 |
1%d（≈0.007） |
|
0.800 |
0.008 |
1%d（=0.008） |
|
0.900 |
0.009 |
1%d（=0.009） |
|
1.000 |
0.010 |
1%d（=0.010） |
|
1.120 |
0.011 |
1%d（≈0.011） |
|
1.250 |
0.013 |
1%d（≈0.013） |
|
1.400 |
0.014 |
1%d（=0.014） |
|
1.600 |
0.016 |
1%d（=0.016） |
|
1.800 |
0.018 |
1%d（=0.018） |
|
2.000 |
0.020 |
1%d（=0.020） |
|
2.240 |
0.022 |
1%d（≈0.022） |
|
2.500 |
0.025 |
1%d（=0.025） |
|
2.800 |
0.028 |
1%d（=0.028） |
|
3.150 |
0.032 |
1%d（≈0.032） |
|
3.550 |
0.036 |
1%d（≈0.036） |
|
4.000 |
0.040 |
1%d（=0.040） |
|
4.500 |
0.045 |
1%d（=0.045） |
|
5.000 |
0.050 |
1%d（=0.050） |
从上表比较可知，两份标准关于导体直径的偏差要求几乎是相同的，即使个别规格存在差异，其最大差值也不超过0.001mm。
还要注意的是，GB/T 3953-2024《电工圆铜线》是修订后的版本，代替GB/T 3953-2009版，其中，关于电工圆铜线的直径及偏差要求是有修订的，2009版的要求如下：

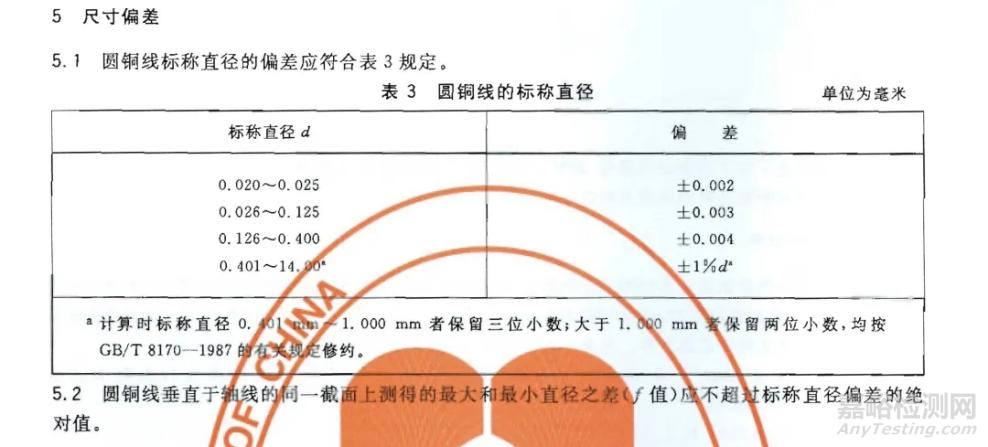

GB/T 3953-2009标准截图
与旧版标准相比，可以看出，新版标准对原先未作规定的小规格的电工圆铜线明确了要求，其中对个别小规格的要求还略有提高，使标准更具可操作性。
归根到底，无论是漆包线还是电工圆铜线，其导体的直径偏差要求均取决于制造工艺的实际水平。随着生产技术的进步，相关标准要求也会相应变得更加细致，部分指标要求甚至可能进一步提高。
