在竞争激烈的现代工业环境中，产品的长期可靠性是核心竞争力。传统寿命试验耗时漫长（数月乃至数年），尤其对高可靠性产品或昂贵设备而言，其成本与时效性难以承受。加速寿命试验（Accelerated Life Testing, ALT） 通过施加强化应力（如高温、高湿、高电压、机械载荷），在短时间内激发产品失效，再通过统计模型外推至正常使用条件下的寿命与可靠性指标，成为破解这一难题的核心技术。而在研发初期、小批量生产或针对高价值产品时，小样本ALT 的设计与评估更显关键。本文结合典型案例，深入探讨小样本ALT的设计原理、实施流程、数据分析方法及面临的挑战。
一、 小样本ALT的核心理论与设计原则
1.加速模型：物理失效机理的数学桥梁
Arrhenius模型 (温度加速)： 适用于由化学反应（如电解液分解、绝缘老化、材料氧化）主导的失效，寿命 L = A * exp(Ea/(k*T))。其中 Ea 为活化能 (eV)，k 为玻尔兹曼常数，T 为绝对温度 (K)。
Eyring模型 (广义应力)： 扩展了 Arrhenius，可包含温度以外的应力（电压、湿度等），寿命 L = (1/(A*S)) * exp(Ea/(k*T)) (S 为其他应力)。
逆幂律模型 (电压/机械应力)： 适用于电应力（如介电击穿、电迁移）或机械疲劳，寿命 L = K * V^-n (V 为电压/应力水平，n 为加速因子)。
温湿度模型 (Peck, Hallberg-Peck)： 专门用于湿度相关失效（如金属化腐蚀、分层），寿命 L = A * (RH%)^-m * exp(Ea/(k*T)) (RH% 为相对湿度)。
2.寿命分布：失效时间的统计规律
Weibull分布： 最常用，累积失效概率 F(t) = 1 - exp(-(t/η)^β)。β (形状参数) 决定失效率趋势 (β<1 递减，β=1 恒定，β>1 递增)；η (特征寿命) 代表尺度。
对数正态分布： 适用于退化失效机理（如半导体参数漂移、磨损累积），失效时间的对数服从正态分布。
指数分布： 仅适用于恒定失效率场景 (β=1 的 Weibull 特例)，实际应用较少。
3.小样本设计的核心挑战与策略
最大化信息获取： 选择最有效的应力类型和水平组合，确保能激发失效，且外推不过于激进。
利用先验信息： 整合历史数据、相似产品数据、物理失效机理知识、专家经验作为贝叶斯分析的先验分布，显著减少所需样本量。
优化应力水平： 通常设置 3-4 个应力水平。最低应力应高于使用条件但不过高以致改变失效模式；最高应力应能产生失效，但避免引入新机理。应力间距需平衡信息量与模型外推风险。
优化样本分配： 在较高应力水平分配更多样本（失效更快，信息更多），在较低应力水平也需分配样本以约束模型外推。
考虑删失数据： 试验结束时未失效的产品提供重要信息（寿命 > 试验时间），称为右删失数据，必须纳入分析。
选择稳健模型与方法： 优先选择物理意义明确、在类似产品上验证过的模型。采用最大似然估计 (MLE) 或贝叶斯方法处理小样本。
挑战： 数据稀疏导致参数估计方差大、置信区间宽、模型选择不确定性高。
二、 典型案例分析：电动汽车锂电池循环寿命评估（小样本场景）
1.背景与目标：
某新型锂离子动力电池设计目标：在 25°C 标准温度下，经过 1500 次充放电循环（100% DOD）后，容量保持率 ≥ 80%。
挑战： 完成 1500 次循环需数月时间。研发阶段样件昂贵且数量有限（仅 15 个可用于测试）。
ALT目标： 利用小样本 ALT 评估在 25°C 下达到 80% 容量保持率的循环次数分布（特别是可靠度 R(1500)），并预测 B10 寿命（10% 电池失效的循环次数）。
2.试验设计：
失效定义： 容量衰减至初始容量的 80%。
加速应力选择： 温度是影响锂离子电池老化（主要是 SEI 膜增长、锂沉积、正极材料溶解）的关键因素。选择 Arrhenius 模型。
应力水平： 4 个温度水平：35°C (T1), 45°C (T2), 55°C (T3)。正常使用温度 25°C (T0) 作为外推目标。注意：55°C 接近极限，需监控是否引入新失效模式（如析锂）。
样本分配
： 总样本 15 个。分配：T1 (35°C) - 4 个， T2 (45°C) - 5 个， T3 (55°C) - 6 个（较高温度分配更多）。
试验终止规则： 每个应力水平至少观测到 2-3 个失效，或达到预设的最大循环次数（如 T3 设 800 次，T2 设 1200 次，T1 设 1800 次），未失效样本记为右删失。

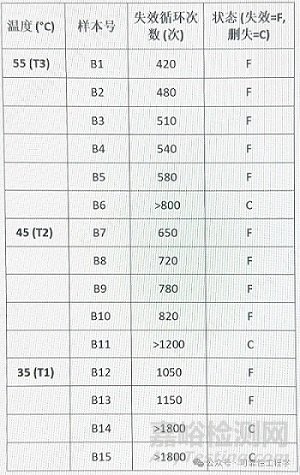

3.试验数据（模拟）：
4.数据分析与评估：
B10 寿命 (25°C)： 可靠度 R=90% (即 10% 失效) 对应的寿命。由 Weibull 公式 t(R) = η * [-ln(R)]^(1/β) 计算：
B10 = 2800 * [-ln(0.9)]^(1/3.2) ≈ 2800 * (0.10536)^(0.3125) ≈ 2800 * 0.48 ≈ 1344 次循环。
可靠度 R(1500) (25°C)： 1500 次循环后的存活概率。R(t) = exp(-(t/η)^β)：
R(1500) = exp(-(1500/2800)^3.2) ≈ exp(-(0.5357)^3.2) ≈ exp(-0.5357^3.2)。
计算 0.5357^3.2 ≈ 0.5357^3 * 0.5357^0.2 ≈ (0.1537) * (0.88) ≈ 0.135。
R(1500) ≈ exp(-0.135) ≈ 0.874 或 87.4%。
置信区间： 小样本下置信区间通常很宽。软件会输出 B10 和 R(1500) 的置信区间（如 90% CI）。假设 B10 的 90% CI 为 [1100, 1650] 次，R(1500) 的 90% CI 为 [0.78, 0.94]。这反映了小样本带来的显著不确定性。
β ≈ 3.2 (大于 1，表明失效率随时间递增，符合老化磨损特征)。
Ea ≈ 0.65 eV (在锂离子电池典型活化能范围内，验证模型合理性)。
η0 (25°C) ≈ 2800 次循环 (25°C 下达到 63.2% 失效的循环次数估计值)。
假设寿命分布： Weibull分布 (常用于描述疲劳/老化寿命)。
假设加速模型： Arrhenius模型。特征寿命 η 与温度关系：η(T) = η0 * exp(Ea/(k * (1/T0 - 1/T)))。其中 T0 是参考温度（常取 25°C=298K），η0 是 T0 下的特征寿命。
使用统计软件（如 Minitab, JMP, R (survival, WeibullR 包) 或 Python (lifelines, reliapy 包)）基于上述数据和模型进行 MLE 拟合。同时估计：
Weibull 形状参数 β (假设在应力下恒定？或变化？本例假设恒定)。
活化能 Ea。
参考温度 T0 (25°C) 下的特征寿命 η0。
步骤 1：模型假设与参数估计 (MLE)
步骤 2：结果解读 (模拟输出核心参数)
步骤 3：目标可靠性指标计算
5.结论与决策：
点估计显示 B10 寿命 (1344 次) 低于设计目标 (1500 次)，可靠度 R(1500) (87.4%) 也低于 100%。
置信区间下限 (B10: 1100次, R(1500): 78%) 更令人担忧，表明有相当风险达不到目标。
决策： 研发团队需要 改进电池设计（如优化电解液配方、改进电极材料/涂层、优化充放电策略）。基于 ALT 结果，可针对性分析高温下老化更快的原因。改进后，需进行新一轮（可能仍是小样本）ALT 验证效果。不能仅凭点估计下结论，必须考虑置信区间反映的风险。
三、 案例拓展：风电变桨轴承加速试验（机械载荷应力）
1.背景与目标：
评估大型风力发电机变桨轴承在模拟 20 年设计寿命内的疲劳可靠性。
挑战： 轴承尺寸巨大、成本极高；真实载荷谱复杂（风载波动）；试验周期极长。
小样本： 仅 3 个轴承可用于破坏性试验。
2.试验设计：
失效定义： 轴承出现剥落、裂纹（通过振动、声发射监测）或扭矩异常增大。
加速应力选择： 载荷（力矩/力） 是疲劳寿命的关键驱动因素。选择 逆幂律模型：L = K * S^-n (L 为寿命，S 为载荷水平)。
应力水平： 基于设计载荷谱，选择 3 个载荷水平：S1 (1.2倍额定载荷), S2 (1.5倍), S3 (1.8倍)。目标外推至额定载荷 S0。
样本分配： 每个载荷水平 1 个样本 (共 3 个)。
试验终止： 运行至失效或达到高载荷水平下预期的长寿命（设置较长但可行的试验时间上限）。
3.数据分析挑战与贝叶斯方法应用：
收集先验信息： 同类型但较小轴承的历史试验数据、基于材料特性的仿真分析结果 (S-N 曲线)、专家对 n 值 (逆幂指数) 和 Weibull β 的预估。
建立先验分布： 例如，基于历史数据假设 n ~ Normal(均值=8, 标准差=1)，β ~ Lognormal(均值=1.2, 标准差=0.3)。
结合似然函数： 使用基于 Weibull-逆幂律模型的似然函数，包含新试验的失效/删失数据。
计算后验分布： 使用 MCMC (Markov Chain Monte Carlo) 算法（如 Stan, PyMC3）计算模型参数 (n, K, β) 和 S0 下寿命指标 (B10, L10) 的后验分布。
挑战： 样本量极小 (n=3)，传统 MLE 估计方差极大，甚至可能不收敛。
解决方案： 贝叶斯方法。
优势： 贝叶斯方法有效融合了宝贵的先验知识，即使在新试验数据极其有限的情况下，也能提供比单纯依赖新数据或先验知识更合理、不确定性更小（后验分布方差更小）的估计结果及其可信区间。
四、 小样本ALT的挑战与前沿发展
1.主要挑战：
模型不确定性： 模型选择错误或外推过远导致预测严重偏差。小样本更难验证模型。
失效机理一致性： 高应力下是否引发与正常应力下相同的失效模式？需严格验证（失效分析）。
参数估计方差： 小样本导致关键参数（如 Ea, n, β）估计的置信区间过宽，影响决策。
先验信息质量： 贝叶斯方法依赖先验，不准确或有偏的先验会导致错误结果。
竞争失效模式： 产品存在多种失效机理时，小样本更难区分和建模。
2.前沿发展与应对：
基于物理的退化建模 (Physics-Based Degradation Modeling)： 不直接关注“失效时间”，而是监测关键性能参数（如电池容量、轴承振动幅度）的退化轨迹。建立应力下退化速率模型，外推至失效阈值。充分利用中间退化数据，信息量远大于单一的失效时间，特别适合小样本。需要可靠的在线/离线监测手段。
贝叶斯层次模型 (Bayesian Hierarchical Modeling)： 处理产品/单元间的变异性，允许参数（如个体 η）服从某个分布。更灵活地利用群体信息和个体数据。
序贯试验设计 (Sequential Design)： 根据已获得的部分试验结果，动态调整后续试验方案（如增加某应力样本、停止无效试验点），优化资源利用和信息获取效率。
融合多源信息： 更系统性地融合计算机仿真 (CAE)、台架试验、现场数据、物理模型、专家判断，构建更稳健的预测模型。
机器学习辅助： 探索利用 ML 进行失效模式识别、异常检测、辅助模型选择和不确定性量化。
五、 结论
小样本加速寿命试验是解决高可靠性、高成本产品寿命评估时效性与成本瓶颈的关键工程技术。其成功实施依赖于对产品失效物理的深刻理解、加速模型的合理选择、试验应力的精心设计、统计模型（尤其是 Weibull/对数正态结合 Arrhenius/逆幂律等）的恰当应用，以及对小样本数据分析方法（MLE、贝叶斯）的熟练掌握。锂电池和风电轴承案例展示了在不同应力类型（温度、载荷）和行业中的应用逻辑。
面对小样本带来的巨大不确定性挑战，充分利用先验知识（贝叶斯方法） 和 转向基于性能退化的建模 是最具前景的解决路径。同时，严谨的失效分析以确认加速应力下机理的一致性，以及对预测结果置信区间的审慎解读，对于避免错误决策至关重要。随着基于物理的建模、多源信息融合技术和人工智能方法的深入应用，小样本ALT的设计与评估能力将不断提升，为产品可靠性设计与验证提供更强大、更高效的支持，最终推动高可靠、长寿命产品的研发与市场化进程。在资源受限的现实世界中，掌握小样本ALT技术，意味着在产品质量与上市速度的博弈中赢得了关键优势。
来源：可靠性工程学
关键词：
小样本加速寿命试验
