GB/T 17626.2-2018 ESD测试条件中0.5mm绝缘支撑的意义

嘉峪检测网 2025-09-09 16:54

导读:静电测试条件的关键结论、标准依据及技术原理。

测试静电是否可以在0.5mm的绝缘支撑垫子的基础上,再增加一个高于标准要求的0.5mm的绝缘纸盒子上,放置EUT受试设备测试静电。因标准中未提到不能增加绝缘纸盒子,那是否侧面的意思就是可以加绝缘纸盒子呢?

GB/T 17626.2-2018 ESD测试条件中0.5mm绝缘支撑的意义

依据标准GB/T 17626.2-2018/IEC61000-4-2:2008

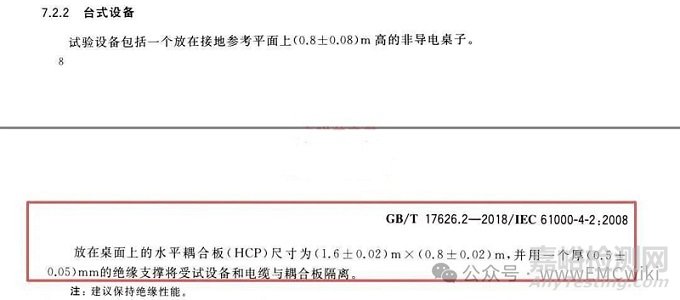

7.2.2 台式设备

试验设备包括一个放在接地参考平面上(0.8士0.08)m高的非导电桌子。
放在桌面上的水平耦合板(HCP)尺寸为(1.6±0.02)mx(0.8±0.02)m,并用一个厚(0.5士0.05)mm的绝缘支撑将受试设备和电缆与耦合板隔离

所以,这个0.5mm是标准要求,是对试验条件统一的要求,这个是对所有的CNAS、CMA、CB等认可实验室的统一规范,如果,我们的测试报告,需要盖CMA章、CNAS章,我们我们的试验的条件,就必须符合标准。其中,这个条款7.2.2 台式设备就规定ESD静电测试水平耦合版与EUT受试设备之间,有一个(0.5士0.05)mm的绝缘支撑垫,通常我们实验室行业都用一个0.5mm塑料垫子。

以上是针对标准的要求,实验室必须统一按照标准条款。如果要盖CMA、CNAS,那就需要按照标准要求,否则,就可以按照约定的要求。

扩展阅读

为了方便理解,标准规定了这个厚(0.5士0.05)mm的绝缘支撑的意义是什么?

这个绝缘支撑的厚度,为何不能随意改动?因为,这个厚度的设定,就规定了样品与静电测试的水平参考地平面(桌子上面的金属板)之间的等效分布电容。也就是EUT(受试设备)之间的对PE的等效共模回路的阻抗给固定了。这个,就是例如,电容的原理一样,当电容两侧的极板表面积固定了,能改变这个容量大小的就是两个极板之间的介质的厚度,也就是两个极板之间的距离,这个距离如果改变了,那么这个分布电容改变,同时EUT受试设备对PE的共模阻抗回路改变,这样测试ESD在不同实验室的测试结果,就可能改变,那么这样是违背了实验室测试数据的可溯源性。

重新整理这个理解方式:

为了更好地理解标准要求,我们需要明白为什么标准特别规定了厚度为 (0.5±0.05) mm 的绝缘支撑。

这个厚度的设定并不是随意的,而是直接关系到 EUT(受试设备)与静电测试水平参考平面(桌面金属板)之间的等效分布电容。

(1)、当 EUT 放置在耦合板上时,可以将它看作电容的一极,耦合板则是另一极。两极板的面积一定时,决定电容值的关键因素就是极板间的距离(即绝缘支撑厚度)。

(2)、如果厚度改变,那么分布电容也会随之改变,从而导致 EUT 对 PE(保护接地)的共模阻抗回路发生变化。

(3)、一旦这种等效电容和共模阻抗不一致,不同实验室的测试结果就可能出现差异,这将破坏测试数据的可比性和溯源性。

因此,标准强制规定了绝缘支撑的厚度范围,就是为了保证各实验室在 ESD 测试条件下的一致性和可重复性。

GB/T 17626.2-2018 ESD测试条件中0.5mm绝缘支撑的意义

来源:电磁兼容网

关键词: ESD 绝缘支撑
