标准单元库是集成电路 (IC) 设计的支柱，为各种功能提供预先设计的单元布局，从而简化开发并缩短开发时间。
随着技术的进步，各种类型的标准单元库应运而生，每种库都针对特定的性能指标和应用量身定制，例如高密度单元和低泄漏单元。
本文将深入探讨标准单元库的细微差别，探索其类型、选择标准和预特性的重要性。
标准单元库概述
标准单元库对于半导体设计中的集成电路创建至关重要。它们集合了预先设计的逻辑单元以及基于单元的设计中使用的其他组件。每个单元都有特定的功能，例如门电路、触发器和多路复用器。

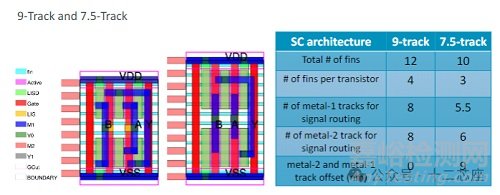

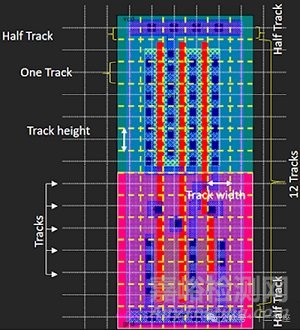

标准单元基于称为“tracks”的网格系统进行组织。标准单元的高度通常以其占用的 tracks 数量来定义。常见的轨道高度包括 6T、9T、12T 等。两个连续 tracks 之间的距离称为“间距”。
标准单元库特点
主要特点：
单元高度：整个库中保持一致，以便于布局设计。
逻辑单元：复杂数字电路的构建块。
单元布局：优化空间和性能的预定义模式。
泄漏功率：单元经过优化，可最大限度地降低功耗。
自动放置：工具使用库进行高效的单元放置。
SPICE 仿真：库提供 SPICE 网表以确保准确性。
电压阈值单元：允许在不同情况下提高电源效率。
工艺兼容性：
针对特定的纳米工艺进行设计，确保最小通道长度。
模型文件和金属层：提供制造的详细规范。
设计效率：
关键路径和时钟门控单元：提高电路速度的关键。
总线单元：促进电路内的数据传输。
单元间的交互：针对无缝集成进行了优化。
标准单元库简化了设计流程，减少了错误，并提升了半导体性能。这些库是确保设计功能稳健且节能的基础。
标准单元库的类型
标准单元库的类型
标准单元库是集成电路设计的关键部分。它们有多种类型，每种类型都经过量身定制，以满足特定的设计需求。库类型的选择会影响最终电路的性能、功耗和面积效率。
高密度标准单元
高密度标准单元旨在将更多功能压缩到更小的空间内。这些单元旨在最大限度地增加给定区域内的逻辑单元数量。这对于节省空间至关重要的应用非常理想。优化的单元布局可实现更高的组件集成度，使其适用于智能手机等紧凑型设备。
低泄漏标准单元
低漏电标准单元专注于在电路非主动开关时最大限度地减少功耗。这些单元最适合电池供电的设备，因为延长电池寿命至关重要。通过降低漏电功率，它们有助于创建节能设计，从而支持设备在无需频繁充电的情况下延长运行时间。
专用标准单元
专用标准单元可满足独特的设计需求。这些单元包括时钟门控单元，它有助于控制时钟信号以节省功耗。总线单元简化了电路内的数据传输，从而提高了整体通信速度。电压阈值单元可根据操作需求调整功率水平，实现动态电源管理。这些单元对于创建针对特定任务的可定制解决方案至关重要，可以优化性能和功耗。
总之，所使用的标准单元库的类型取决于半导体设计的特定需求，无论是节省空间、提高功率效率还是专门的功能。
如何选STC
选择合适的标准单元库是芯片设计的关键。其标准通常围绕性能、功耗和面积 (PPA) 展开。其他重要因素包括单元高度、漏电功耗以及库支持各种设计流程的能力。设计人员还应考虑单元与自动布局布线工具的配合程度。库应提供丰富的单元类型，例如逻辑单元和时钟门控单元。单元布局应进行优化以确保效率。

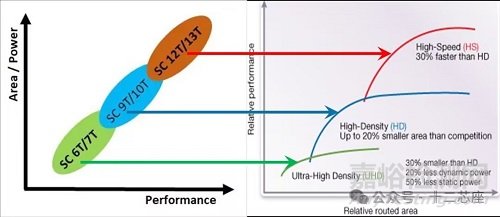

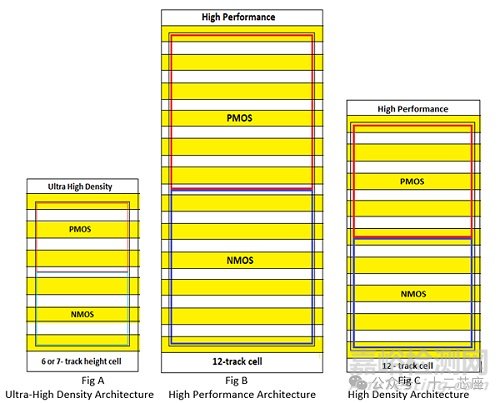

超高度密度
布线复杂
所需面积最小
功耗低
高性能架构
与超高密度或高密度架构相比，布线复杂
大晶体管用于高速
最小化功耗
高密度架构
平均晶体管尺寸
性能良好
功耗低
目标频率考虑
芯片的目标频率决定了哪个标准单元库能够满足您的需求。更高的频率需要具有更快开关时间的单元。这需要检查设计中的关键路径。您需要确保库中的单元能够支持所需的速度，而不会影响稳定性。使用 SPICE 仿真来验证所选单元是否符合所需的频率目标。
multiple VT and multiple channel gate lengths
通道长度要求
选择标准单元库时，沟道长度是一个至关重要的因素。较短的沟道长度可以提高速度，但可能会增加漏电功率。沟道长度必须与设计的纳米工艺要求相匹配。最小沟道长度应符合您的工艺技术，以实现最佳性能。
电压阈值

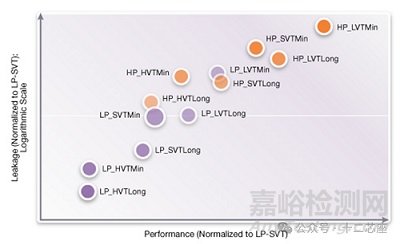

电压阈值会显著影响功耗和性能。库提供不同的电压阈值单元来平衡速度和功耗。低压阈值单元速度更快，但功耗更高。相反，高压阈值单元省电，但速度较慢。考虑支持时钟门控的电压阈值选项，以更好地管理功耗。此外，还要评估单元之间的相互作用，以确保在不同电压 level 下实现无缝性能。
总结下来就是以下几点：
单元高度：需符合设计约束条件。
漏电流功耗：评估是否适用于低功耗应用。
自动布局：评估与EDA设计工具的兼容性。
单元种类：检查是否包含逻辑、时钟门控和总线单元。
工艺兼容性：确保与纳米工艺及最小沟道长度匹配。
STC 类型
标准单元库包含多种单元，包括：
基本逻辑门： AND、OR、NOT、XOR等。
复杂门： AOI、OAI、多路复用器、解码器等。
触发器和锁存器： DFF、TFF、JKFF、锁存器等。
特殊单元：高/低单元、填充单元、时钟单元、ECO单元等。
这些单元的设计具有不同的驱动强度、阈值电压和物理尺寸，以满足不同的设计要求。
Q&A
标准单元设计中阈值电压 (Vt) 的意义是什么？有哪些常见的 Vt 变化？
阈值电压是开启晶体管所需的最小电压。标准单元库提供不同的阈值电压 (Vt) 选项，以平衡速度和功耗。
低 Vt (LVT)：提供更快的开关速度，但漏电流更高（空闲时功耗更大）。
高 Vt (HVT)：漏电流较低（电源效率更高）但开关速度较慢。
超高 Vt (UHVT)：对于超低功率应用，漏电流更低，但开关速度最慢。
