导读：本文介绍了EMC射频功放1dB压缩点的功率。

一、射频功放增益的基本概念

功率放大器所放大信号的能力就是指放大器的增益，放大器的增益是指输出和输入的比率。增益=输出电压/输入电压、我们如何用dB表示？

增益=20log（输出电压/输入电压）=功放的输出功率（dBm）-功放的输入功率（dBm）eg：某功放输入信号为-10dBm，输出功率为40dBm。该功放的增益=40dBm-（-10dBm）=50dBm

二、射频功放1dB压缩点的基本概念

1dB压缩点(P1dB)是输出功率的性能参数。压缩点越高意味着输出功率越高。P1dB是指与在很低的功率时相比增益减少1dB时的输出功率点。

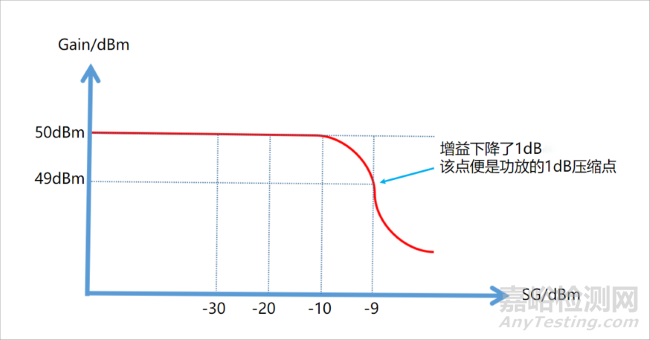

理论上期望放大器是理想线性的无论输入功率多大，输出功率都是线性增加的，即增益都是恒定不变的。但事实是当输入功率较大时，放大器会进入非线性工作区域，导致增益压缩。讲到这里如果还没有看懂，没关系！直接上图。
