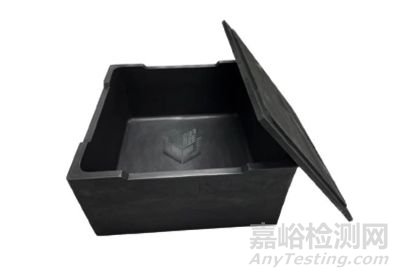

一、石墨匣钵是什么

石墨匣钵是锂电池正负极材料高温烧结所用的容器，是由高纯石墨精密加工而成的盒状石墨制品，应用于锂电池磷酸铁锂材料烧结，主要是作为磷酸铁锂的容器放入辊道炉加热，使正极材料达到高温合成的作用，通常也被称作磷酸铁锂石墨匣钵、石墨匣钵坩埚、石墨盒子。

石墨匣钵目前广泛用于烧结锂电池材料，优秀的耐腐蚀功能，耐一定的高温，优异的热传导功能，居于非金属材料之首。



二、磷酸铁锂烧结用匣钵

1. 核心材质组成

石墨匣钵以高纯度石墨（C%≥99.9%）为主材，结合多种耐火材料复合而成，常见配方包括：



基础材料：堇青石（30-32%）、莫来石（15-16%）、铝粉（15-16%）、尖晶石（20-22%）；



增强剂：添加POSS改性酚醛树脂、氧化硼等粘合剂，提升抗侵蚀性和机械强度；



表面处理：通过真空浸渍铝溶胶+硼酸复合液，形成保护层以抵御锂氧化物渗透。

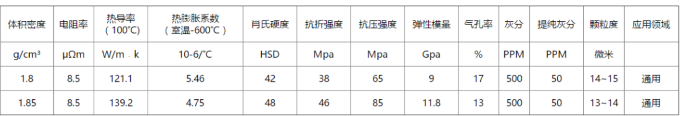

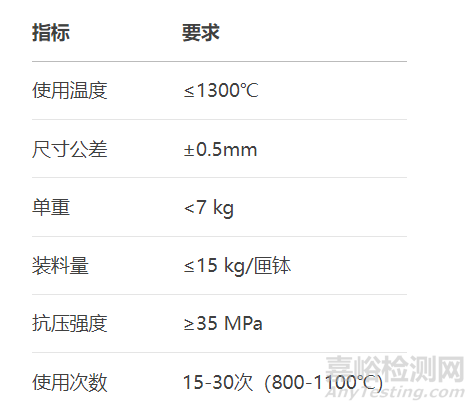

2. 关键性能参数







三、质量要求与技术标准

1. 基础技术规范

抗热震性：需承受≥100次急冷急热循环（1200℃↔室温）无开裂，确保辊道窑连续烧结稳定性；



化学稳定性：高温下不与磷酸铁锂反应，避免金属污染（如Fe、Ni含量≤50ppm）；



导热性：电阻率≤12μΩ·m，热传导效率需匹配辊道窑温控需求；



尺寸精度：允许公差±0.5mm，确保装料均匀性与窑炉兼容性。



2. 行业标准

T/ZGTS 008-2024：规定匣钵需通过高温荷重软化测试（≥1250℃）、抗折强度（≥30MPa）及重金属迁移检测；



环保要求：生产过程需配备粉尘回收系统，成品符合RoHS指令（铅、镉等限值）。



四、三元正极材料烧结用匣钵

1. 材质与规格要求

核心材质：



莫来石基复合材料（Al₂O₃ 58.6%，SiO₂ 41.3%，Fe₂O₃ ≤0.5%），具备高耐腐蚀性、低杂质特性，确保材料烧结过程中无金属污染。



表面处理：部分高端产品采用氧化铝涂层，减少锂盐残留对材料的侵蚀。

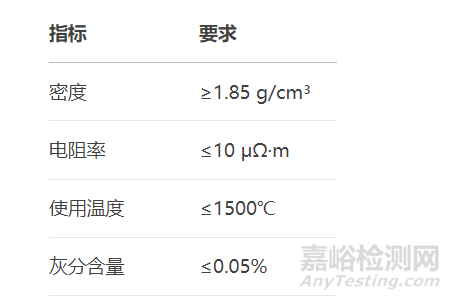

关键参数：



常见规格：



标准型：330×330×100mm、320×320×140mm。



定制型：根据辊道窑尺寸调整，如双层单室设计适配高镍三元烧结需求。



2. 选型技术要求

适配场景：高镍三元（NCM811/NCA）需选择耐高温（≥1200℃）、低热膨胀系数（≤3.5×10⁻⁶/℃）的莫来石匣钵，避免高温变形。



经济性：低镍三元（如NCM523）可选用经济型莫来石匣钵，成本降低20%-30%，但需缩短更换周期。



3. 使用注意事项

装料限制：装载量不超过容积的75%，避免高温膨胀导致侧壁开裂。



清洁维护：每5次烧结后需用超声波清洗+氮气吹扫，防止锂盐残留加速腐蚀。



寿命终点：表面侵蚀面积＞25%或重量损失≥10%时需报废。



五、磷酸锰铁锂（LMFP）正极材料烧结用匣钵

1. 材质与规格要求

核心材质：



高纯度石墨（C%≥99.9%）为主基材，添加硼酸铝（Al₂O₃-B₂O₃）复合涂层，抵御锰氧化物渗透。



增强工艺：真空浸渍碳化硅（SiC）提升抗热震性（可承受≥50次1200℃↔室温循环）。

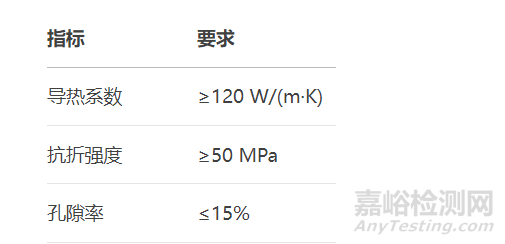

关键参数：



常见规格：



单层网格型：350×350×80mm，适配LMFP粉体均匀铺料。



复合结构：外层石墨+内层堇青石，兼顾导热性与抗侵蚀性。



2. 选型技术要求

锰铁比适配：高锰含量（Mn:Fe≥6:4）需选用抗Jahn-Teller效应更强的碳化硅涂层匣钵，减少结构畸变引发的材料失效。



经济性：低锰比例（Mn:Fe≤4:6）可选用普通石墨匣钵，成本降低40%。



3. 使用注意事项

预氧化处理：首次使用前需在500℃氧化气氛中煅烧2小时，形成表面氧化层以延长寿命。



温度控制：实际工作温度≤标称耐火度的75%（如1500℃匣钵使用温度≤1125℃），避免锰元素挥发。



残渣清理：烧结后需用稀盐酸（浓度5%）浸泡去除锰氧化物残留，防止结块。



六、负极材料（石墨）烧结用坩埚

1. 材质与规格要求

核心材质：



等静压高纯石墨（灰分≤0.02%），添加碳化钽（TaC）提升抗氧化性，工作温度可达2800℃。



涂层工艺：内壁喷涂氮化硅（Si₃N₄）涂层，减少石墨与负极材料的粘连。



关键参数：



常见规格：



圆柱型：直径400-600mm，高度800-1200mm，适配连续石墨化炉。



方形定制：适配硅碳负极高温烧结（≥2000℃）需求。



2. 选型技术要求

硅碳负极适配：选择高密度（≥1.9 g/cm³）、低孔隙率（≤10%）坩埚，抑制硅膨胀导致的破裂。



经济性：人造石墨负极可选用普通石墨坩埚，成本降低30%。



3. 使用注意事项

防氧化措施：烧结时通入氮气保护，避免石墨氧化损耗。



装料均匀性：粉体需分层压实，防止局部过热导致坩埚变形。



寿命管理：每100次使用后需检测内壁裂纹（深度≥1mm需更换）。

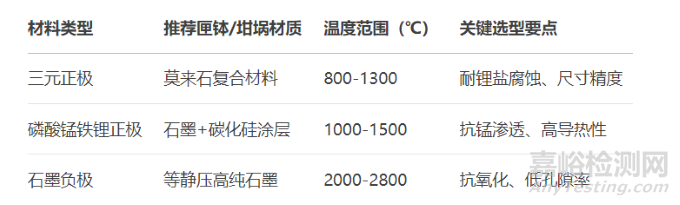

七、通用选型与使用对比

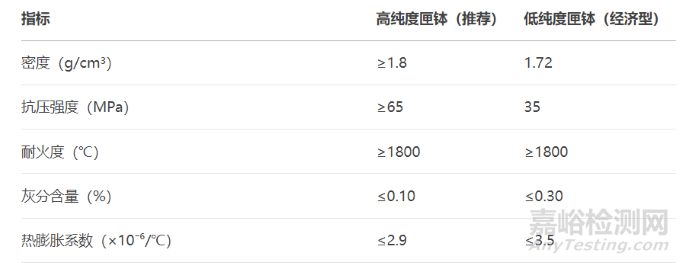

经济性评估

成本因素：高纯度匣钵价格是低纯度产品的2-3倍，但寿命延长50%以上；



降本策略：批量采购可协商至1-5万元/吨区间，定制化需求需额外支付20-30%溢价。



八、使用注意事项

1. 操作规范

预热处理：首次使用需在300℃烘干2小时，避免骤热导致开裂；



装料限制：装载量不超过容积的80%，防止高温膨胀挤压变形；



温度控制：工作温度≤标称耐火度的80%（如1800℃匣钵实际使用≤1440℃）。



2. 维护与寿命管理

清洁周期：每10次烧结后需清除残留物，建议采用超声波清洗+氮气吹扫；



裂纹检测：定期用荧光渗透剂检查微裂纹，发现深度≥0.5mm立即更换；



寿命终点：当匣钵重量损失≥15%或表面侵蚀面积＞30%时需报废。

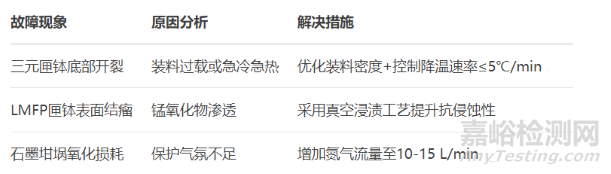

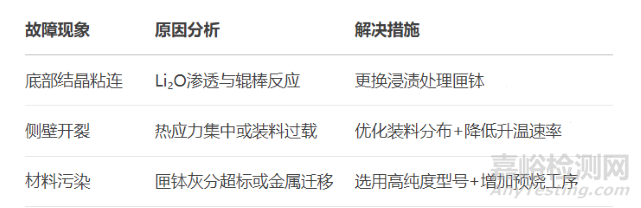

九、典型故障与解决方案



来源：锂电材料工艺
