嘉峪检测网 2025-06-04 15:08
导读：本文介绍了锤纹漆及锤纹助剂技术要点。
一、锤纹漆简介
锤纹漆是美术漆的一种。广泛应用于铁制日用品、玩具、灯具、灶具（煤气灶、煤气罐）、防盗门、院门等的装饰和保护。
锤纹漆是由基料、非浮型铝粉、颜料、溶剂及助剂组成的。
二、锤纹漆锤纹的形成原理
锤纹的形成，离不开三个重要的因素：混合溶剂挥发的不平衡（马兰格尼效应）；贝纳德漩涡；表面张力的作用。
锤纹漆的花纹，是依靠漆膜中的助溶剂及水的挥发速率不同而产生贝纳德漩涡形成的，而锤纹助剂的加入使表面张力差进一步扩大，从而促使贝纳德漩涡更加明显成型。
随着助溶剂及水的挥发，流动性变差，粘滞阻力增大，同时漆膜干燥收缩产生内应力。当粘滞阻力、内应力与表面张力平衡时，漆膜被“冻结”，形成花纹。

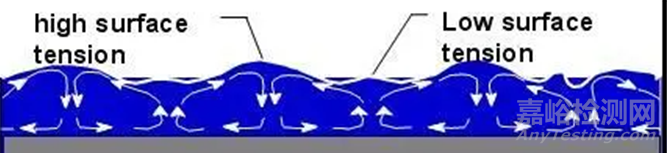

贝纳德漩涡
花纹内的非浮型铝粉沉淀，色漆上浮，与颜料形成分界线。同时，溶剂按照梯度挥发产生贝纳德旋涡，在锤纹助剂（低表面能的物质）的协同作用下，带动下沉的铝粉旋转，铝粉被排挤在漆点的周围，圆心处则较少铝粉，显示出浅盆状的锤花。
三、锤纹漆的种类及施工工艺
按连结料的组成可将锤纹漆分为：氨基锤纹烘漆（烘干型）、硝基锤纹漆、过氯乙烯锤纹漆（自干型）及聚酯锤纹漆（双组分交联型）。
配制氨基锤纹烘漆时，宜选用亚桐油醇酸树脂，并使之聚合度偏大，以便使花纹及时固定。但黏度大时易胶结，贮存稳定性差，这在配方设计时宜全面考虑。氨基树脂可考虑用脲醛树脂，它价格低，锤纹效果好。做醇酸型时为了快干可考虑采用苯乙烯改性醇酸。
锤纹漆也要求严格的施工工艺。同一种漆，不同的施工可得不同的锤纹效果，一般分为一度锤纹漆和二度锤纹漆。一度锤纹漆是在已涂底漆的表面上喷涂锤纹漆，这时底漆与面漆最好相近，以免锤纹花型露底。二度锤纹漆是在一度锤纹漆喷涂后，在漆膜固化以前，用溶剂喷溅锤纹漆表面，溶剂点能重新溶解漆膜而重新流平并产生锤纹花纹；因溶剂黏度低，喷溅不易均匀，故花纹不如一度锤纹面漆。
四、锤纹助剂简介
锤纹助剂是锤纹漆中最重要成分之一，也称锤纹增效剂，主要有聚-二甲基硅氧烷（也称有机硅树脂）。

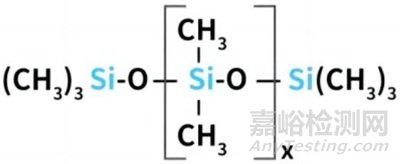

聚-二甲基硅氧烷
该分子中含有很多甲基，故表面张力极低，约为16~21 mN/m（室温）。x值由小变大时，其黏度也随之递增。它不溶于水、乙醇、丙酮、乙二醇等极性溶剂，能溶于脂烃、芳烃、高级醇醚类以及氯代烷等弱极性和非极性溶剂中。它自身又有一规律：其溶解性和相容性一般随黏度的增大而减小。
长链的聚-二甲基硅氧烷与涂料混容性不好，甚至会导致缩孔，如果再增大，黏度达100~300 Pa∙s时就会使涂料在发生严重缩孔的情况下形成锤纹效应。一般而言，锤纹助剂是聚二甲基硅氧烷的不挥发分为10%的二甲苯溶液，黏度约为80~100 mPa∙s（室温）。
五、技术要点
锤纹漆的设计与施工，除与锤纹助剂的应用有关外，还要注意到以下技术要点。
(1) 基料要求喷涂后能极快地固化，使形成的浅盆状的花纹及时固定。
(2) 锤纹漆中溶剂的沸点应低些，挥发速率要快一些才易形成锤纹；但同时要注意：挥发过快，流平太差易露底。
(3) 锤纹漆可用颜料着色，颜料分散在锤纹花纹中使锤纹更加美观。颜料因加入量少，最好以浆的形式加入。
(4) 锤纹助剂在漆中的用量约为3%，随花纹大小而异。
(5) 锤纹漆只能喷涂而不能用刷涂等施工方法，使用前应经常将铝粉浆搅拌均匀，防止沉淀，以免花纹不匀。与常规喷漆相比，锤纹漆喷涂时枪嘴直径可大一些（0.2~0.25 cm），喷涂压力要低一点（0.2~0.25 MPa）；施工黏度应高一点（涂-4杯 100 s），使其雾化差一点；喷涂距离略远一些（30~35 cm），漆膜略厚一点（干膜≥40 μm）。
来源：涂料工业
