GB/T17626.2中描述的是在低湿度环境下，通过摩擦使人体带电。带了电的人体，在与设备接触过程中就可能对设备放电。

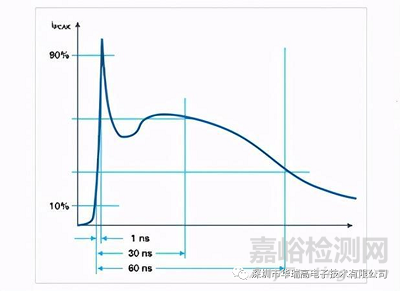

在静电放电抗扰度测试中，测试平台是至关重要的，其中水平耦合板(仅台式设备有)和垂直耦合板(后者有绝缘支架)的材料与参考接地板相同。两块耦合板各有一根两端接有470kΩ电阻的电缆线与参考接地板相连，以便泄放试验中静电电荷。



那么为什么ESD测试平台接地线上要有两个470K的电阻，这个电阻起到什么作用呢？



那是因为对水平耦合板和垂直耦合板放电是通过瞬态的电磁场和静电场影响设备，所以这两个电阻就是为防止静电荷沿地线快速泄放，静电场也就产生不了了；另外高阻抗容易积累电荷，最终电荷也是积累到这些电阻释放掉了。



那为什么要用2个470K电阻？



那是因为人体对地电阻大约1M，两个470K电阻再加上线上的阻抗正好与人体对地的电阻差不多了。



那这两个电阻为什么在接地线两端呢？



那是因为将2个电阻放两端，阻抗不匹配，因此静电荷产生的电流会在两个电阻间来回反射直至消失，从而减少了流到地上的电流。
