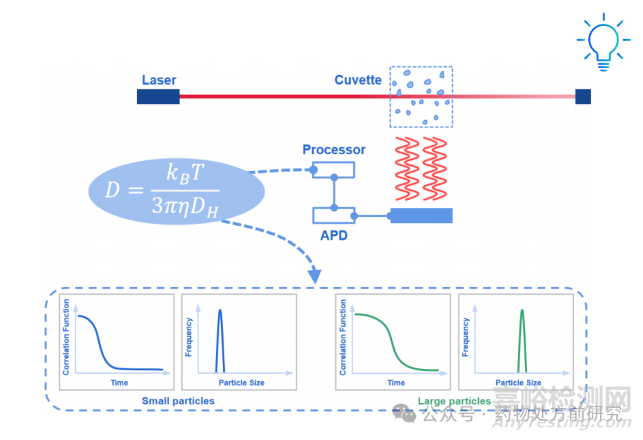

选择颗粒浓度有两种方法。第一种是检查悬浮液，选择从清澈到略微浑浊的悬浮液。这种方法被称为“目测法”。第二种方法是测量一系列悬浮液的尺寸，并绘制测量尺寸随颗粒浓度的变化曲线。然后选择测量尺寸不随浓度变化的浓度范围。需要注意的是，在此类研究中，浓度是按指数变化而非线性变化的。也就是说，浓度序列应为2、4、8、16……的形式，而不是2、4、6、8……。在处理未知的纳米颗粒系统进行动态光散射尺寸测量时，通常首先采用目测法。一旦确定了大致浓度范围，浓度研究就会变得显著更简单和快速。

以下是针对两种大小颗粒系统的研究结果。一种颗粒的平均尺寸约为1000纳米，另一种颗粒的平均尺寸约为36纳米（真正的纳米颗粒）。下面展示了悬浮液在样品池中的照片，以展示外观良好的悬浮液是什么样的。这些照片可用于指导目测法的实施。同时还展示了浓度研究的结果，以演示如何实施此类研究。

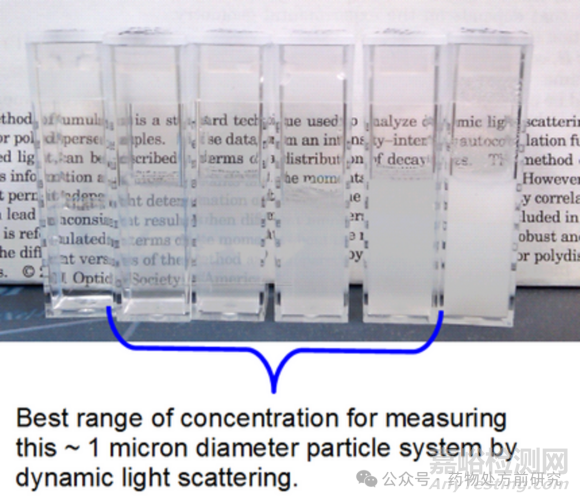

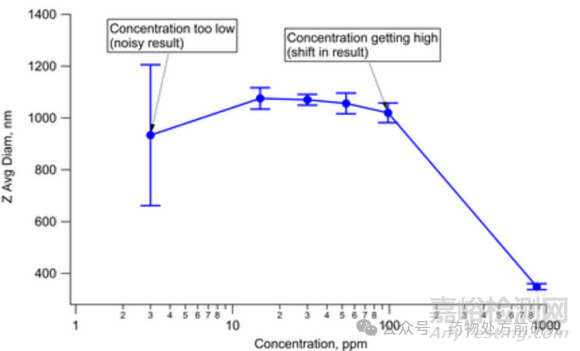

第一个研究针对的是平均颗粒尺寸约为1微米的样品。在下面的照片中，看到了一系列浊度逐渐增加的悬浮液，标注了能够获得良好测量结果的悬浮液。在下面的图表中，展示了测量尺寸随浓度的变化曲线。误差条显示了重复测量的标准偏差。在低浓度下，结果噪声较大；在高浓度下，尺寸结果发生畸变。

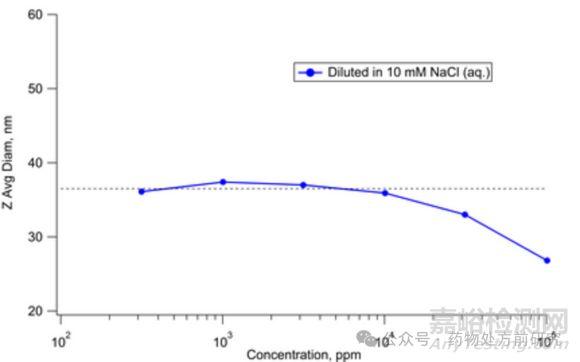

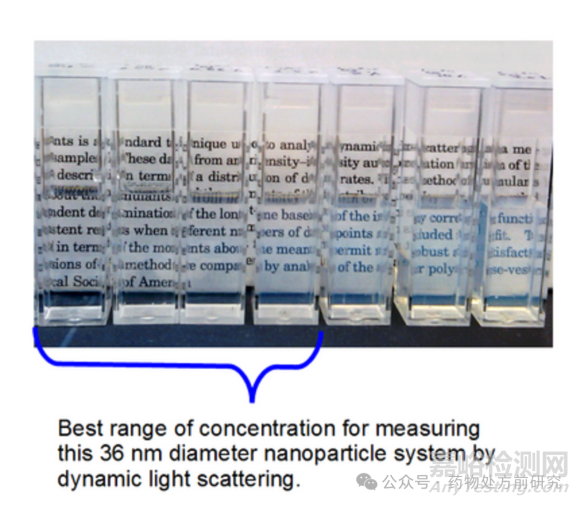

对于真正纳米尺度（36纳米）的样品，下图展示了测量尺寸随浓度的变化曲线。在高浓度下，尺寸结果同样发生畸变。需要注意的是，对于这种纳米颗粒，测量的浓度范围远高于第一个例子中1微米颗粒的浓度范围。实际上，最佳浓度范围取决于颗粒的尺寸分布和散射能力。

表征未知系统的最佳方法是首先找到悬浮液外观合适的浓度范围。然后，利用这一信息指导浓度研究。幸运的是，动态光散射测量通常对浓度的敏感性不高。在上述两个例子中，获得良好颗粒尺寸测量结果的浓度范围大约跨越一个数量级。对于单次测量，目测法可能已经足够精确。当计划使用DLS深入研究纳米颗粒系统或开发质量控制方法时，进行浓度研究将有助于确保获得最佳质量的数据。
