聚乙烯管材是以聚乙烯树脂为主要原料，经挤出成型的给水用或燃气用埋地塑料管材。聚乙烯管材具有强度高、耐腐蚀、抗刮伤、耐快速开裂与外力扭曲、清洁卫生、使用寿命长、连接可靠、施工和维修方便等优点。但聚乙烯塑料在加工、贮存、运输和日常使用中会受到光、热和氧气等因素的影响，其物理性能变差，管材的使用寿命缩短。



一般情况下，高分子材料的热氧老化是由高聚物在热或氧气的直接作用下产生游离基开始的一系列氧化反应，而这往往是整个反应过程中较难进行的一步。因此，材料在热氧老化时会有一段诱导期，诱导期一旦结束，自动催化氧化反应阶段就会开始。氧化诱导时间（OIT）是在常压、高温和氧气气氛下材料开始自动发生催化氧化的时间，是评价塑料管材抗老化水平的重要参数，也是表征塑料管材产品质量的核心项目。在加工管材时，原料混合会出现均匀性差异和挤出成型时受热不同等问题。在贮存、运输和使用管材时，光、热、氧气对管材不同部位的影响程度不同，导致管材不同部位的氧化诱导时间存在差异。研究人员研究了不同取样部位及不同自然气候作用时间对聚乙烯管材氧化诱导时间测试结果的影响，为聚乙烯管材加工工艺的改进及提高氧化诱导时间测定的准确性提供参考。



1.试样制备与试验方法



1.1试样制备



聚乙烯管材的公称外径为315mm，公称壁厚为28.6mm，实际壁厚约为30mm。准备8段长度为300mm的管材试样，在相同的自然环境下（室外无遮挡），固定横向（轴向）放置试样，分别放置30，60，90，120，150，180，210，240d。在对应时间取回试样并制样，制样位置为垂直于地面的顶部。

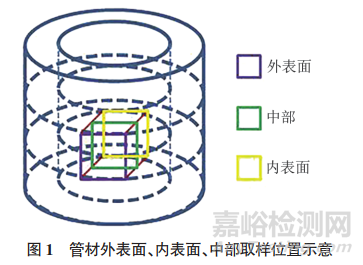

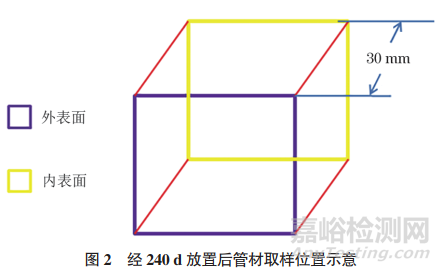

沿管材壁厚方向，在管材的外表面、内表面及中部取样，取样位置如图1所示。在经过240d放置的管材上取样，距外表面约3，6，9，12，15，18，21，24，27mm处和内表面取样位置如图2所示。





用刀片切取一定大小（大于打孔器直径）的试样，试样厚度为550~750μm，其厚度均匀，表面平行、平整、无毛刺、无斑点。然后使用打孔器从片材上冲出一直径略小于坩埚内径的圆片试样。

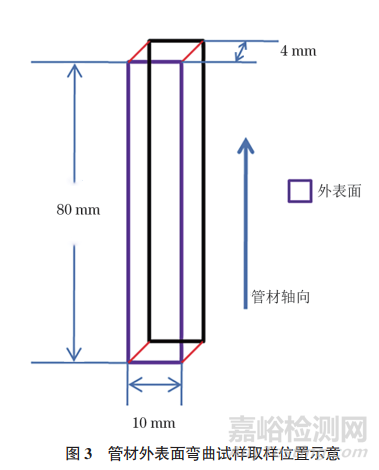

在未放置、放置90d、放置240d的试样外表面处沿管材轴向制备弯曲试样，试样长度为80mm，厚度为4mm，宽度为10mm，保留外表面为原始表面，取样位置如图3所示。采用相同方法制备未放置、放置90d、放置240d试样内表面和中部的弯曲试样。





1.2试验方法



1.2.1氧化诱导时间



将试样平铺在铝坩埚内，试样有外表面或内表面时原始表面朝上，将参比坩埚和试样坩埚放入仪器对应位置。设置程序为：氧气流速为50mL/min，氮气流速为50mL/min；在开始升温前通氮气5min，然后在氮气气氛中以20℃/min的速率将温度从室温（25℃）升至210℃，在该温度下恒定3min；然后切换到氧气气氛，继续恒温，直至放热显著变化点出现后至少2min，终止试验。利用切线分析方法得到氧化诱导时间。



1.2.2弯曲试验

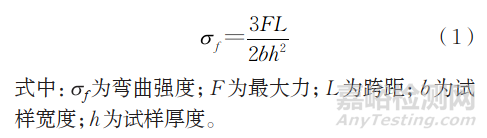

测量试样具体尺寸，调节试验机支座跨度至64mm，把试样对称地放在两个支座上，有外表面或内表面时原始表面朝上，在跨度中心处以2mm/min的速率向下施加作用力，得到最大力并计算弯曲强度，计算方法如式（1）所示。



2.试验结果



2.1未放置管材取样位置对氧化诱导时间测试结果的影响

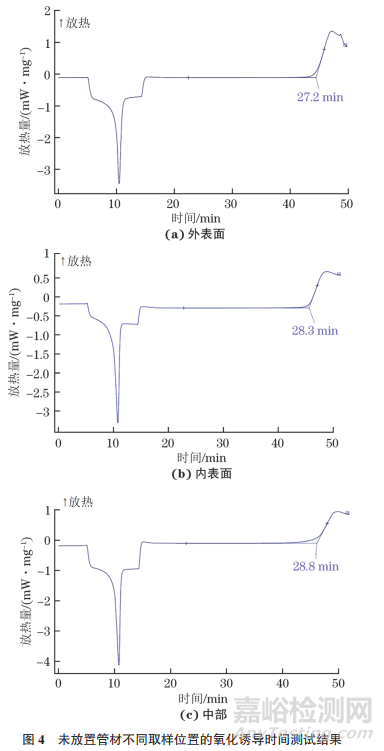

图4是未放置管材外表面、内表面和中部位置的氧化诱导时间测试结果。由图4可知：中部、内表面和外表面的氧化诱导时间测试结果依次减小。因为管材在进行测试前经过一段时间的储存以及运输，管材外表面，内表面，中部受光、氧气、热影响程度依次减小，这与试验结果相符。研究表明，在管材生产过程中，聚乙烯熔体外圈挤出流速大于内圈，以及外表面散热比内表面快，导致内表面温度高于外表面，内表面抗氧化剂消耗多于外表面，导致外表面氧化诱导时间大于内表面。但在实际生产过程中，部分厂家在保证氧化诱导时间符合国家标准的前提下，为了使管材更加光滑，会适当提高口模温度，使外圈流速接近于内圈，这会造成外表面抗氧化剂消耗大于内表面，导致外表面氧化诱导时间短于或接近内表面。而管材中部不直接与空气接触，所以抗氧化剂消耗较小，氧化诱导时间相对更长。



2.2放置时间对氧化诱导时间测试结果的影响

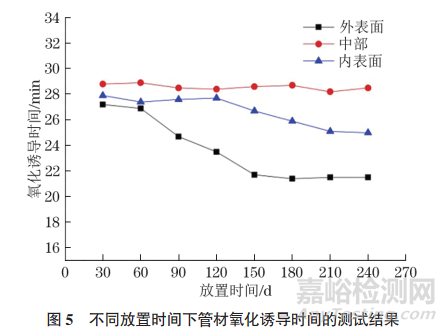

图5为不同放置时间下管材氧化诱导时间的测试结果。由图5可知：试样中部的氧化诱导时间测试结果随放置时间变化较小，放置240d后，试样的氧化诱导时间几乎没发生变化，因为管材的壁厚相对较厚，管材中部完全无法接触到氧气，所以几乎没有氧化反应发生；经过一段时间的放置后，试样外表面和内表面的氧化诱导时间都有明显的缩短，因为管材在自然气候中主要发生热氧老化和光氧老化，在自然气候中阳光直射以及气温升高，管材表面发生降解和交联反应，产生氢过氧化物，当其累计到一定浓度时，氧化反应快速推进，外表面在放置90d后，以及内表面在放置150d后，试样的氧化诱导时间明显缩短，与氧化反应快速推进相对应，阳光中的紫外线会产生光致化学降解作用，导致化学键断裂，380~400nm波长的光很容易使聚乙烯分子进入激发状态，断链的自由基和处于不稳定的激发态分子极易发生氧化反应；外表面的氧化诱导时间比内表面的氧化诱导时间缩短更快且缩短更早，因为外表面直接接收光照，其温度更高，受紫外线照射范围更广，导致氧化反应更剧烈；在放置90d后，外表面和内表面的氧化诱导时间曲线趋于平缓，因为材料经过氧化链断反应后，产生了较短的聚合物链，这些分子链重新排列，在聚乙烯表面形成新而有序的晶区，在一定程度上减缓了氧化反应的发生。

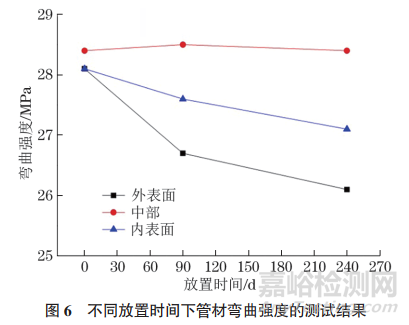

图6为不同放置时间下管材弯曲强度的测试结果。由图6可知：试样中部的弯曲强度随放置时间的变化较小，放置240d后，试样的弯曲强度几乎没有发生变化；经过一段时间的放置后，外表面和内表面的弯曲强度都有明显的下降，因为聚乙烯管材分子在热氧老化和光氧老化作用下发生断链等反应，反应生成各种含氧官能团，影响了分子链的规整性，从而导致试样的弯曲强度下降，缩短了管材的使用寿命。



放置90d后，管材内表面试样的氧化诱导时间未发生明显变化，而弯曲强度有所下降。因为管材内表面经过90d的热氧老化和光氧老化，其内部已经发生了降解和断链等一系列反应，导致材料的弯曲强度下降，但反应产生的氢氧化物还不能使氧化反应快速推进，所以其氧化诱导时间变化不大。



2.3放置240d后管材取样位置对氧化诱导时间测试结果的影响

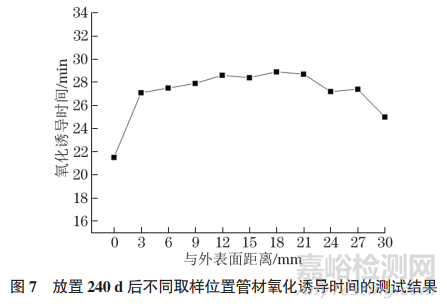

放置240d后不同取样位置管材氧化诱导时间的测试结果如图7所示。由图7可知：外表面和内表面的氧化诱导时间最短，表明其氧化程度最严重；外表面到距外表面9mm处，以及内表面到距内表面6mm处的氧化诱导时间也有所缩短，说明这些区域也发生了氧化反应，因为外层分子链的断裂和消耗使内层直接接触光和氧气，从而产生连锁反应，随着反应的进行，产生了新的晶区，以及更内层的聚合物接触的光和氧气无法满足反应条件，所以在距外表面9mm处到距内表面6mm处的聚乙烯几乎没有发生氧化，其氧化诱导时间与未放置管材相近。





3.结论



(1)未经自然气候作用时，聚乙烯管材中部、内表面、外表面的氧化诱导时间依次缩短。



(2)经自然气候作用后，聚乙烯管材中部的氧化诱导时间随放置时间变化较小；外表面放置90d后，内表面放置150d后，聚乙烯管材的氧化诱导时间明显缩短，且外表面的缩短幅度更大；在放置90d后，外表面和内表面的氧化反应减缓。



(3)经自然气候作用240d后，沿聚乙烯管材厚度方向，距外表面9mm以上或距内表面6mm以上位置的氧化诱导时间更接近原始管材。



作者：赵森龙，徐哲，夏孝飞，张增宇，夏颢毓，马远恩，叶念婷，何华斌



单位：浙江方圆检测集团股份有限公司



来源：《理化检验-物理分册》2025年第4期





来源：理化检验物理分册

关键词： 聚乙烯
