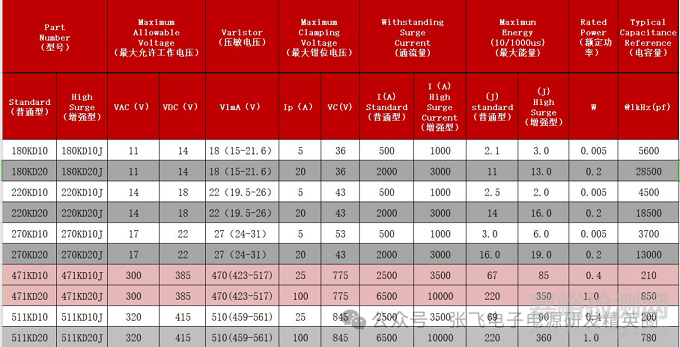

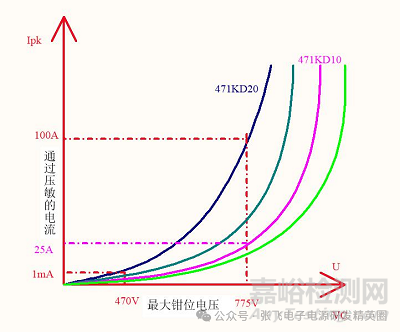

从上图看 471KD10 与 471KD20 的数据来比较，我们可以看出允许的 最大交流与直流电压都相同， 但是最大的钳位电压上面我们可以 看出 KD10 的与 KD20 通过的电流时 25A 与 100A 这说明我们在同一个电路上，打同一等级的雷击浪涌时KD10 的钳位电压要比 KD20 的高从这些数据来看的话，我们在做雷击实验的时候要是不过的话，可以 选择大一号的压敏电阻， 这样我们的产品要安全的多。 有时可以并联一个同一型号的压敏电阻也可以降低钳位电压，从而达 到很好的保护我们的产品



压敏电阻的应用

压敏电阻在电源里面非常的常见，它的应用一般都是在开关电源的输入部分，用来防雷击浪涌

1、一般的应用是输入端 L 相与 N 相跨接一压敏电阻。
2、共模电感上也可能会放陶瓷放电管。
3、L 相与 N 相对大地上用压敏串陶瓷放电管。

这些电路的作用都是用来防雷用，电路都是非常的常见。 但是压敏电阻的选取的过程中，很多的工程师都是说是经验，对于压 敏电阻上的一些参数了解的非常少

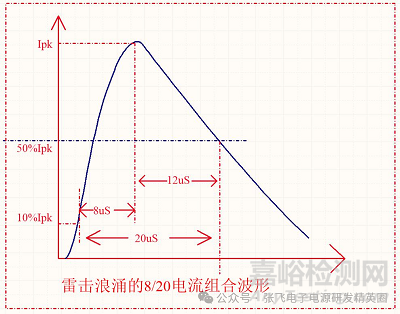

下图是我们的雷击浪涌的电流组合波形

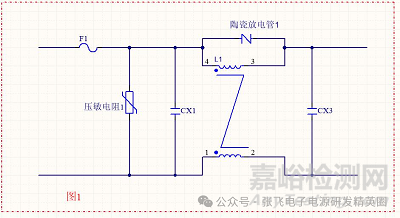

下面图 1 与图 2 都是我们常用的防雷电路





1、压敏电阻的选取是要根据我们的输入电压来选取，我们是需要查 看压敏电阻的规格书，一般我的输入电压 AC85V-264V，我们在选取 压敏电阻的时候就需要查看规格书上面的最大允许电压要比我们的 输入电压要高。

例如我们常用的 471 它的最大允许电压 AC300V DC385V

同时通流量也是需要注意的，一般规格书上给出来的通流是 1 次的通 流量，我们在选取的时候一定需要留有很大的余量，通流量是我们选 择直径的依据，如果一个 417KD10 的压敏电阻在计算的时候刚好接 近规格书上的通流量 2500A，我们可以选取两个来并，如果空间不够 的时候我们可以选择加强型的。

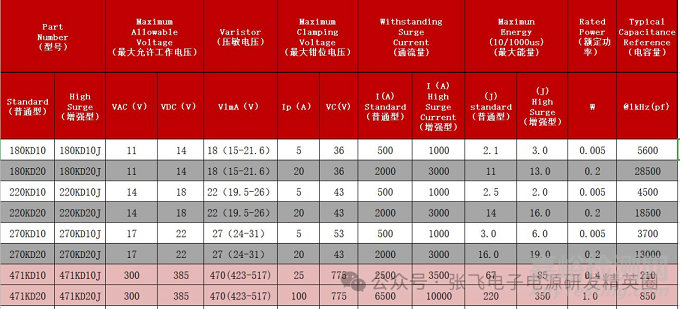

看下图我们能看出来我们普通型的通流量是 2500A，增强型的是3500A

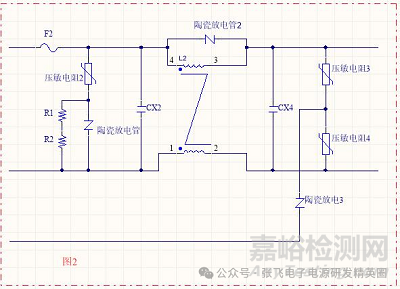

图 2 上面我们看到压敏电阻上串联陶瓷放电管，陶瓷放电管上并联了电阻



陶瓷放电管的作用是触发导通后，陶瓷放电管上的残余电压非常低， 这样的最后的钳位电压基本上是由压敏电阻来决定，陶瓷放电与压敏 电阻串联时，我们可以选取 391 的压敏电阻+600V 的陶瓷放电管，这 样钳位电压要比单各压敏电阻 471 要低很多。391 的钳位电话有时650V 471 的钳位电压时 775V。并电阻在陶瓷放电管上的作用：有些工程师在选取的陶瓷放电管时， 导通电压可能小于输入电压，因为压敏电阻上的寄生电容要比陶瓷放 电管上的电容大得多，一般压敏电阻上的寄生电容有 1KHz 时有几百pF 而陶瓷放电管在 1MHz 时只有几 pF。因此寄生电容上的分压，导 致陶瓷放电管上的压降基本上等于输入电压。这时并电阻就可以降低 放电管上的压降。共模电感上并联陶瓷放电管与L相与N相对大地跨接压敏电阻串陶瓷 放电管一样的作用，有时可能只会出现一组电路。作用都是用来防共模雷击。
