浪涌测试烧坏485芯片及保护器件原因分析

嘉峪检测网 2025-07-05 13:16

导读:本文主要举例分析在对某设备在做浪涌测试时485芯片及其保护器件烧坏的现象,原因分析、解决措施、思考与启示。

本文主要举例分析在对某设备在做浪涌测试时485芯片及其保护器件烧坏的现象,原因分析、解决措施、思考与启示。



Part 1现象描述:浪涌测试的“连环凶杀案”

某产品遭遇离奇惨案——12V电源口做±2kV浪涌测试,竟让隔壁485接口芯片暴毙!

尸检报告显示:485保护神TVS炸成烟花,通信芯片惨遭灭口,而主犯12V电源的保护电路却在悠闲喝茶!

浪涌测试烧坏485芯片及保护器件原因分析

案发现场怪象:

12V电源口浪涌测试时,485接口飘出神秘焦糊味

气体放电管(GDT)全程装睡,TVS却主动“挡枪”牺牲

PGND和GND像分居夫妻,全靠放电管“传话”



Part 2原因分析:保护电路的“职场内讧”

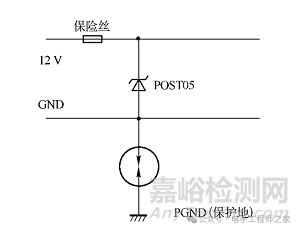

12V电源接口如下图所示:

浪涌测试烧坏485芯片及保护器件原因分析

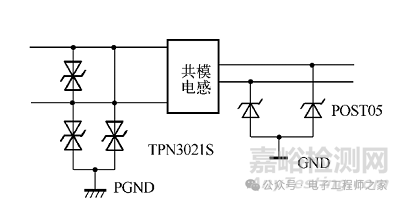

485接口的浪涌保护设计如下图所示:

浪涌测试烧坏485芯片及保护器件原因分析

图中, PGND是该产品的系统接地点, 即保护地。

GND是内部电路工作地。

在该产品 12V 电源接口中, PGND与GND没有短接, 而将GND与PGND通过气体放电管连接。

其设计的目的是当电源接口有过压浪涌出现时, 让共模浪涌能量通过气体放电管泄放。

为什么会出现芯片烧坏的现象呢?接下来让我们抽丝剥茧。

浪涌测试烧坏485芯片及保护器件原因分析

第一幕:GND的“三角虐恋”

解剖电路发现狗血剧情:

[死亡电流路径]

浪涌袭击12V口 → TVS秒响应(抢功) → 放电管还在睡懒觉 → 485芯片被误杀

关键证据:

TVS:响应速度皮秒级(职场卷王)

放电管:响应速度微秒级(躺平老干部)

共模电感:无辜吃瓜群众(内心OS:关我啥事?)

第二幕:接地系统的“分居危机”

PGND(保安室) 和 GND(总裁办) 分家

靠放电管“传话”,效率堪比驿站送信

485接口的TVS竟成“地下通道”

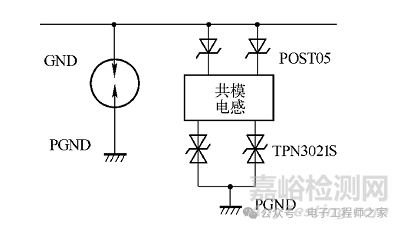

这样, GND 和 PGND 之间相当于形成了两级保护:

一级是放电管。

另一级是瞬变二极管 (TVS) 和共模电感。

有关共模电感、气体放电管、TVS的详细介绍,大家可以参考《EMC相关器件简介——电感及共模电感》、《EMC相关器件简介——防浪涌电路中的元器件之气体放电管》、《EMC相关器件简介——防浪涌电路中的元器件之TVS》。

由于两级保护之间没有协调退耦元件 (电感、 电阻等), 并且TVS 的响应速度要快于放电管。

所以12V电源口进行共模±2kV试验时 (即GND和 PGND 之间施加有过电压), 485 的保护器件形成的二级保护电路将迅速导通, 而放电管实际上根本没有动作, 从而没有起到保护作用。

即12V 电源上的浪涌通过 485 的保护电路泄放, 电源本身保护电路没有动作。

而且由于 485 后级保护电路的瞬变二极管的通流能力很小, 实际浪涌电流大于 485 保护电路后级 TVS 的通流能力, 导致 TVS 损坏, 并损坏 485 的通信芯片。



Part 3处理措施:浪涌团队的“整顿方案”

电磁和谐三招

1. 裁撤冗余部门:

一刀砍掉485二级保护TVS(POST05下岗)

效果:485接口抗浪涌能力反升至±4kV!测试通过

变形后的保护电路如下图所示:

浪涌测试烧坏485芯片及保护器件原因分析

2. 家庭重组计划:

PGND和GND直接复婚(短接)

效果:浪涌电流乖乖走专用泄放通道,也可以通过共模±2 kV 的浪涌测试。

3. 职场隔离术:

485前级保护TVS改接GND,切断与PGND的暧昧关系

口诀:各找各妈,各守各家

效果:可以通过测试



Part 4思考与启示:浪涌防护的“团队管理术”

血泪经验包

1. 保护不是越多越好:

两级TVS = 两个保安互相指望对方抓贼

黄金法则:低速接口一级TVS足够(485/CAN)

2. 接地关系要清爽:

PGND和GND要么离婚(隔离),要么复婚(短接)

切忌搞“分居暧昧”(通过器件连接),当然有些器件除外,如有的在PGND和GND之间加RC并联,起到静电释放以及隔离干扰的作用。

3. 三级防护哲学:

第一级:气体放电管(抗雷神),最慢

 第二级:压敏电阻(打怪兽)  ,适中

第三级:TVS(清小兵),最快

浪涌测试烧坏485芯片及保护器件原因分析

口诀:慢器件在前,快器件殿后

举一反三技巧

遇到多接口产品,先画 “浪涌电流路径图”

用万用表蜂鸣档检查GND/PGND是否意外“偷情”

重要信号预留TVS焊盘,但先不贴装(备而不用)



来源:电子工程师之家
