复合材料失效预测的挑战与需求

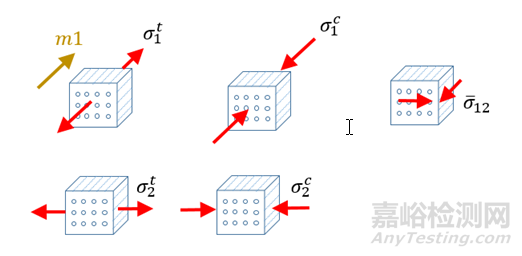

1. 显著的各向异性：单向纤维增强复合材料单层板沿纤维方向（通常定义为1轴）的强度（拉伸强度Xt，压缩强度 Xc）远高于垂直于纤维方向（2轴）的强度（拉伸强度 Yt，压缩强度 Yc）。面内剪切强度 （S） 通常也远低于纤维方向的强度。

2. 拉压不对称性：复合材料在拉伸和压缩载荷下的强度往往存在显著差异（Xt≠Xc, Yt≠Yc），这是许多金属材料所不具备的特性。

3. 复杂的多轴应力状态：实际结构中的材料点通常同时承受纵向正应力 (σ1)、横向正应力 (σ2) 和面内剪切应力 (τ12) 的共同作用。这些应力分量之间存在相互影响（耦合效应）。

4. 传统准则的局限性：适用于金属的经典强度理论（如冯·米塞斯屈服准则）基于各向同性和拉压对称假设，无法准确描述复合材料的失效行为。即使是针对复合材料的最大应力准则或最大应变准则，也忽略了不同应力分量之间的耦合效应。

因此，发展能够同时考虑材料各向异性、拉压不对称性以及多轴应力耦合效应的失效判据至关重要。



霍夫曼强度准则的基本原理

霍夫曼准则由Hoffman于1967年提出。其核心思想源于Griffith的脆性断裂能量理论，认为材料失效是由于其内部储存的应变能达到某个临界状态所导致的。该准则在数学上表达为一个二次型失效函数。

数学表达式：

在单层板的材料主轴坐标系（1轴沿纤维方向，2轴垂直于纤维方向）下，霍夫曼失效准则的方程为：

式中符号含义：

σ1：作用在单层板上的、沿纤维方向（1轴）的正应力（拉应力为正，压应力为负）。

σ2：作用在单层板上的、垂直于纤维方向（2轴）的正应力（拉应力为正，压应力为负）。

τ12：作用在单层板1-2平面内的剪切应力。

Xt：材料沿纤维方向（1轴）的拉伸强度（正值）。

Xc：材料沿纤维方向（1轴）的压缩强度（取正值）。

Yt：材料垂直于纤维方向（2轴）的拉伸强度（正值）。

Yc：材料垂直于纤维方向（2轴）的压缩强度（取正值）。

S：材料在1-2平面内的剪切强度（正值）。

失效判据：

当等式左边的计算结果小于 1时，材料处于安全状态。

当计算结果等于 1时，材料达到失效临界点。

当计算结果大于 1时，材料发生失效。

霍夫曼准则的物理内涵与特点

对准则方程的各项进行分析，可以理解其物理意义和关键特性：

1. 平方项

和：分别表征纵向正应力和横向正应力分量对失效的独立贡献。分母使用XtXc和 YtYc而非 X2 或Y2，考虑了拉压不对称性（因为Xt≠Xc, Yt≠Yc）。

τ122/S2：表征剪切应力分量对失效的独立贡献。

2. 耦合项

：这是霍夫曼准则区别于简单最大应力/应变准则的关键项。它明确地考虑了纵向正应力 (σ1) 和横向正应力 (σ2) 之间的相互影响（耦合效应）。例如，纵向拉应力 (σ1> 0) 和横向压应力 (σ2< 0) 同时作用时，此项计算结果为正 ，增加了失效风险。反之，纵向拉应力和横向拉应力组合时，此项为负，可能略微降低风险。这一项显著提高了准则在多轴应力状态下的预测精度。

3. 线性项

(1/Xt - 1/Xc)σ1和 (1/Yt - 1/Yc)σ2：这两项直接反映了材料在拉伸和压缩状态下强度不同的特性（拉压不对称性）。如果材料在某个方向拉压强度相等（如 Xt = Xc），则对应的线性项为零。

4. 失效包络面

在三维应力空间 (σ1, σ2,τ12) 中，霍夫曼方程定义了一个光滑的二次曲面（椭球面或双曲面），即失效包络面。包络面内部 (σ1, σ2,τ12)组合是安全的；落在包络面上或外部的组合会导致失效。在二维子空间（如 ( σ1−σ2 ) 平面，τ12=0) 中，包络线是一个倾斜的椭圆（或类椭圆曲线），其倾斜直观体现了耦合效应的影响。该包络线在σ1轴上的截距约为-Xc和+Xt，在 σ2轴上的截距约为-Yc和+Yt。



霍夫曼准则的优势与局限性

（1）优势：

理论基础相对清晰，基于应变能释放率概念，物理意义明确。同时包含了材料的各向异性、拉压不对称性以及正应力分量间的耦合效应，关键特征考虑的比较全面。预测精度较高，尤其对于承受复杂多轴应力（如存在显著剪切或拉压组合）的脆性基体复合材料单层板，其预测精度通常优于最大应力/应变准则。

另外，所需材料参数（Xt, Xc, Yt, Yc, S）均可通过标准试验获得，形式相对简洁，在工程设计和分析中被广泛采用和验证。相较于更复杂的Tsai-Wu准则（需要额外确定一个表征 σ1-σ2相互作用的系数F12），霍夫曼准则的参数获取更直接。

（2）局限性：

其失效包络面为二次曲面的假设，可能无法精确描述所有类型复合材料在所有失效模式下的行为。霍夫曼准则是面内失效判据，适用于预测单层板内部的基体开裂、纤维断裂、纤维-基体剪切破坏等面内失效模式。它不能预测层合板层间分层失效。该准则本身未显式包含材料的非线性或塑性变形行为。对于有明显非线性响应的复合材料（如某些韧性基体或受高压作用的材料），其适用性受到限制。

霍夫曼准则的应用实例

考虑一个碳纤维/环氧树脂单向单层板，已知其强度参数：

假设其在某点承受以下面内应力状态：

使用霍夫曼准则进行失效评估：

1. 计算方程左侧各项：

2. 求和：0.5556 + 0.0167 + 0.0900 + 0.3265 - 0.1667 - 0.4500 = 0.3711

3. 判断：0.3711 < 1，因此该单层板在给定的应力状态下是安全的。

霍夫曼强度准则为预测复合材料单层板在复杂面内应力状态下的失效提供了一个理论清晰、工程实用的重要工具。它成功地克服了传统金属强度理论和简单最大应力/应变准则在描述复合材料各向异性和拉压不对称性方面的不足，通过引入关键的应力耦合项显著提高了多轴应力下的预测精度。尽管需要5个强度参数且主要适用于面内脆性失效模式，其良好的平衡性（精度与实用性）使其在航空航天、风力发电叶片、压力容器等领域的复合材料结构设计和强度校核中发挥着重要的作用。
