ISO 7637-4沿高压电源线的电压瞬态发射和抗扰度试验

嘉峪检测网 2025-07-02 13:26

导读:本文详细介绍了ISO 7637-4 标准概况、高压电源线上的电压瞬态发射实验、脉冲A(脉冲正弦波骚扰)抗扰度试验和脉冲B(低频正弦波骚扰)抗扰度试验等内容。

一、标准概述

ISO 7637-4 Road Vehicles — Electrical disturbance by conduction and coupling

 —Part 4:Electrical transient conduction along shielded high voltage supply lines only

1、沿高压电源线的电压瞬态发射;

2、脉冲A(脉冲正弦波骚扰)抗扰度试验;3、脉冲B(低频正弦波骚扰)抗扰度试验。

脉冲A :用于高频振荡试验,例如开关的快速通断。

脉冲B :用于DUT 耐受瞬态电压的试验。

适用于电气系统电压大于60V(DC)小于1500V(DC)的屏蔽高压电源线的传导电瞬态的台架试验。

适用于所有类型的电气独立驱动的道路车辆(纯电动汽车(BEV)、混合动力汽车(HEV)或插电式混合动力汽车(PHEV))。



二、高压电源线上的电压瞬态发射实验

ISO 7637-4沿高压电源线的电压瞬态发射和抗扰度试验

1、差分探头特性:

带宽:直流(DC)到至少100MHz;输入阻抗:直流时Z≥1MΩ

2、电压探头特性:

带宽:直流(DC)到至少200MHz;输入阻抗:直流阻抗Z≥1MΩ;电容:≤10pF;衰减:100:1

3、高压人工网络(HV-AN):

5μH/50Ω高压人工网络(HV-AN)

4、电源负载(电阻器并联电容器):

电阻器:R=500Ω+/-5%;

电容器:C=10μF+/-10%

10kHz 时的等效串联电阻ESR <5mΩ;

最小电流承载能力:10kHz 时为50Arms

ISO 7637-4沿高压电源线的电压瞬态发射和抗扰度试验

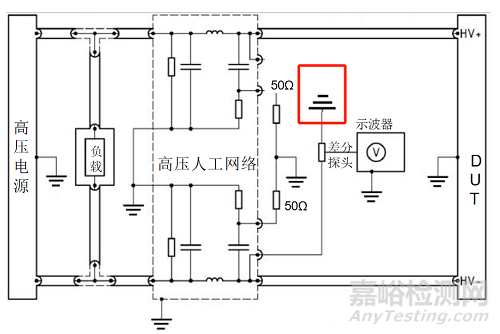

(HV+   对地瞬态发射测试)

ISO 7637-4沿高压电源线的电压瞬态发射和抗扰度试验

(HV-   对地瞬态发射测试)

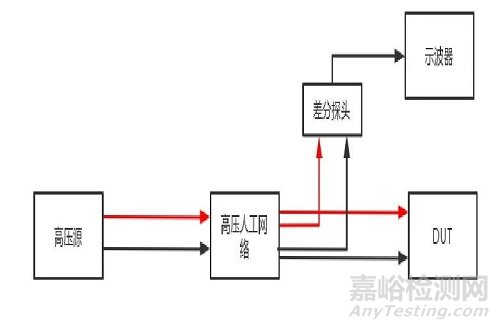

5、测试原理简图

ISO 7637-4沿高压电源线的电压瞬态发射和抗扰度试验

6、试验要求

除非试验计划另行规定,高压电源线的长度应为500mm(+200mm/0mm)。所用的电缆长度应记录在试验报告中。

DUT 的接地应连接到接地平板。除非试验计划另行规定,则接地线的默认长度为200mm(±50mm)。

如果DUT 具有金属外壳,则该外壳应搭接到接地平板。接地连接的直流电阻不应超过2.5mΩ。

DUT 应放置在接地平板上。如果未有其他规定,则DUT 以及人工网络和DUT 之间的所有连接线均应放置在接地平板上方50mm(±5mm)处的非导电、低相对介电常数(≤1.4)的材料上。

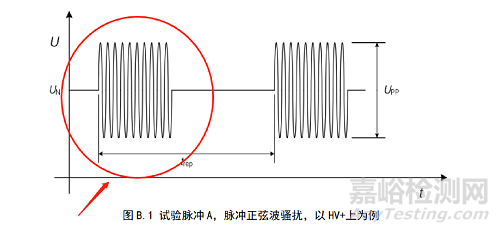

三、脉冲A(脉冲正弦波骚扰)抗扰度试验

ISO 7637-4沿高压电源线的电压瞬态发射和抗扰度试验

1MHz/2MHz/5MHz/10MHz

ISO 7637-4沿高压电源线的电压瞬态发射和抗扰度试验

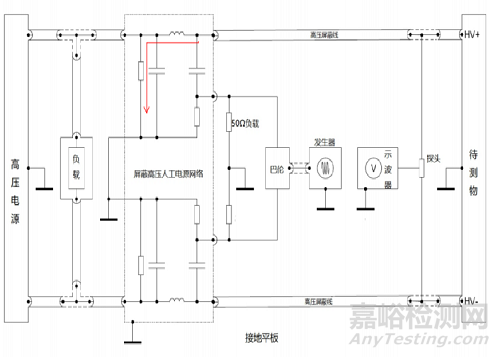

(脉冲A 差模测试示意图)

ISO 7637-4沿高压电源线的电压瞬态发射和抗扰度试验

(脉冲A 共模测试示意图)

ISO 7637-4沿高压电源线的电压瞬态发射和抗扰度试验

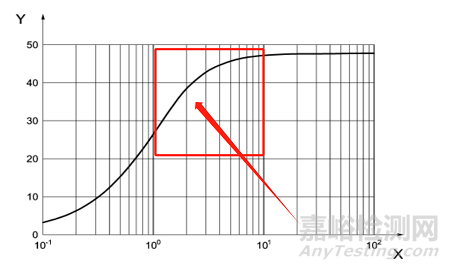

试验频率范围1MHz-10MHz阻抗

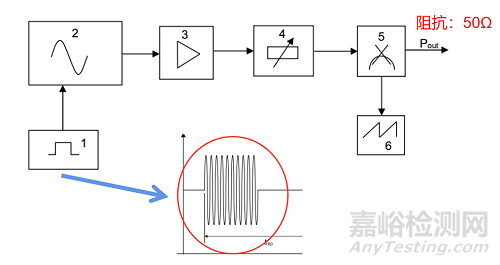

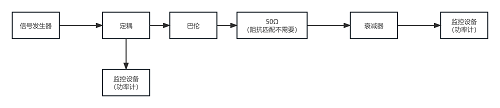

脉冲A测试的校准
ISO 7637-4沿高压电源线的电压瞬态发射和抗扰度试验

1—脉冲调制器;

2—正弦波发生器

3—射频放大器;

4—可变衰减器(可选)

5—定向耦合器;

6—功率计或示波器。

脉冲调制最小时间影响载波个数10MHz频率,一个周期时间0.1us,10个周期需要1us 20MHz频率,10个周期需要0.5us。

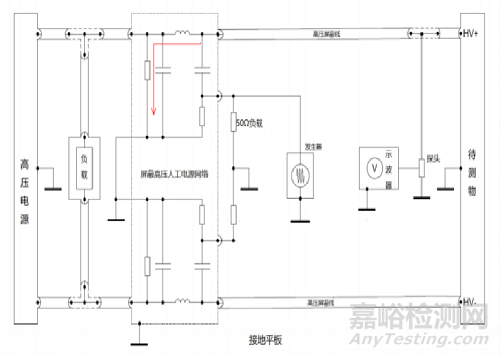

1.1线对地试验

ISO 7637-4沿高压电源线的电压瞬态发射和抗扰度试验

*50Ω衰减器是为了匹配50Ω测试系统、如果设备是50Ω可以不用添加。

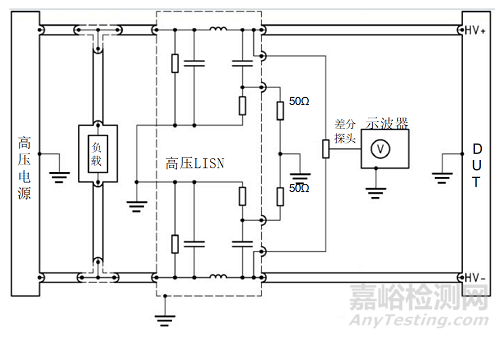

1.2线对线试验
ISO 7637-4沿高压电源线的电压瞬态发射和抗扰度试验

*50Ω衰减器是为了匹配50Ω测试系统、如果设备是50Ω可以不用添加。

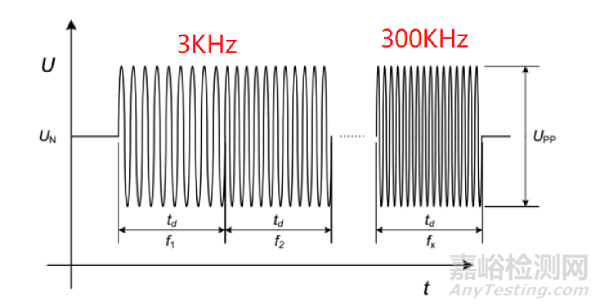

四、脉冲B(低频正弦波骚扰)抗扰度试验

ISO 7637-4沿高压电源线的电压瞬态发射和抗扰度试验

测试发生器:

频率:3kHz~300kHz

步长:如果无法线性或对数扫描,则试验设备应能每十倍频程产生多个频率,每个频率的脉冲持续时间应至少为2s;

最大输出电压:3kHz~250kHz:30V(rms);250kHz~300kHz:20V(rms);

最大输出电流:16A(rms)

耦合变压器:

变压器有助于将低频发生器与DUT进行直流隔离,额定电流需适合DUT,并能耦合3kHz~300kHz的低电源频率。

ISO 7637-4沿高压电源线的电压瞬态发射和抗扰度试验

ISO 7637-4沿高压电源线的电压瞬态发射和抗扰度试验

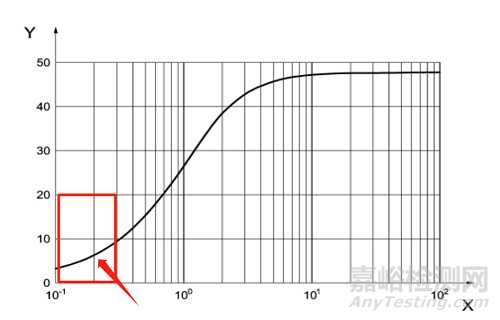

(试验频率范围3KHz-300KHz阻抗)

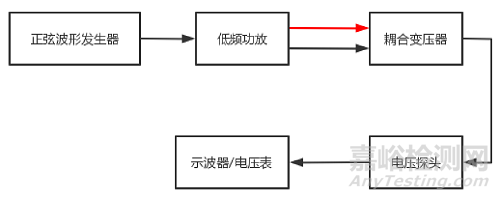

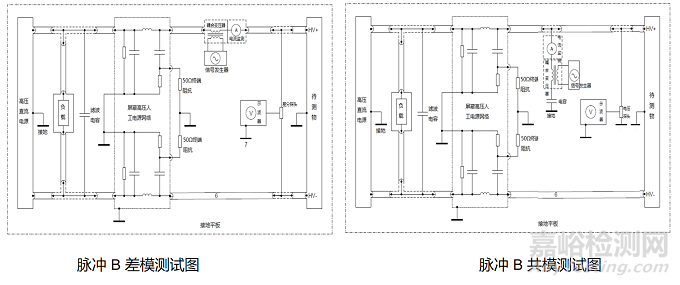

测试简图

ISO 7637-4沿高压电源线的电压瞬态发射和抗扰度试验



来源:车载EMC电磁兼容
