嘉峪检测网 2025-07-07 13:33
导读：本文聚焦Pebax®、尼龙/ 聚酰胺、聚氨酯（PU）、PEEK 等主流材料，结合加工工艺原理与行业实践，深度解析各材料的参数逻辑与应用要点。

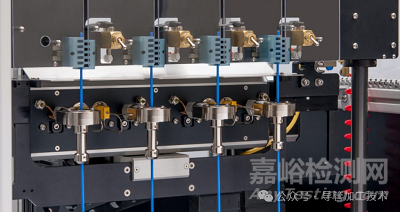

在医疗介入领域，导管材料的加工参数是决定器械性能的核心要素。不同聚合物材料因物理化学特性差异，需匹配精准的工艺参数才能实现临床价值。本文聚焦Pebax®、尼龙/ 聚酰胺、聚氨酯（PU）、PEEK 等主流材料，结合加工工艺原理与行业实践，深度解析各材料的参数逻辑与应用要点。
一、Pebax®：热弹性体的参数适配密码
1.参数核心作为由尼龙与蓖麻籽衍生的热弹性聚合物，Pebax® 凭借25D-72D 的宽硬度范围，成为微创介入导管的柔性担当。其加工参数核心在于分子链段运动的温度调控：流变温度梯度：
低硬度牌号（如25D）采用180-220℃低温熔融，保留聚醚链段柔韧性；高硬度牌号（如72D）需215-235℃高温，促进尼龙链段充分结晶，提升支撑力。
干燥工艺关键：因易吸湿特性，需在55-80℃干燥4-8 小时，确保水分含量＜0.1%，避免水解导致导管形变（如长期留置的输液港导管）。
2.应用场景：神经血管微导管（25D-45D）：通过80-110℃定型温度塑造超柔性尖端，减少血管内皮损伤。肿瘤介入显影导管：填充钡/ 钨的特殊牌号，通过挤出工艺实现放射性显影，提升术中定位精度。
3.推荐加工参数
|
牌号 |
流变温度.(℃) |
定型温度.(℃) |
注塑温度.(℃) |
干燥温度.(℃) |
干燥时间 (hours) |
|
|
180 - 220 |
80 - 100 |
210 |
55 - 65 |
4 - 8 |
|
|
190 - 220 |
80 - 100 |
210 |
55 - 65 |
4 - 8 |
|
|
210 - 230 |
90 - 100 |
240 |
60 - 70 |
4 - 6 |
|
|
210 - 230 |
90 - 110 |
240 |
65 - 75 |
4 - 6 |
|
|
210 - 230 |
95 - 115 |
260 |
65 - 75 |
4 - 6 |
|
|
215 - 235 |
100 - 120 |
260 |
70 - 80 |
5 - 7 |
二、尼龙/ 聚酰胺（Nylon/Polyamide）：近端支撑的参数控制逻辑
1.参数核心尼龙类材料以高强度、高扭矩传递性能，成为导管近端支撑结构的首选。其加工难点在于吸湿控制与熔体均匀性：流变温度区间：常规牌号（如Nylon 12）采用190-230℃流变，玻纤增强牌号（如Vestamid® L-GF30）需提升至230-270℃，确保填料分散均匀，避免应力集中。干燥效率优化：80-100℃干燥2-4 小时，配合鼓风风速1-2m/s，以将PA12 含水量从0.5% 降至0.05% 以下，降低注塑时“银丝” 缺陷发生率。
2.工艺要点：模具温度匹配：注塑时模具温度控制在35-40℃（如Grilamide® TR55），避免高温导致酰胺键断裂，同时采用针阀喷嘴提升低粘度牌号（如Vestamid® L1670）的成型精度。复杂结构成型：多段材料“尼龙支撑段+ Pebax® 柔性段” 一体化导管，定型温度105-120℃确保界面结合强度符合要求。
3.推荐加工参数
|
牌号 |
流变温度.(℃) |
定型温度.(℃) |
注塑温度.(℃) |
干燥温度.(℃) |
干燥时间 (hours) |
|
|
190 - 230 |
105 - 115 |
230 |
80 - 100 |
2-4 小时 |
|
|
190 - 230 |
105 - 115 |
190 - 230 |
80 - 100 |
2-4 小时 |
|
|
180 - 220 |
105 - 115 |
180 - 220 |
80 - 100 |
2-4 小时 |
|
|
190 - 230 |
105 - 115 |
190 - 230 |
100 |
2-4 小时 |
|
|
215 - 245 |
110 - 120 |
240 |
100 |
2-4 小时 |
|
|
215 - 245 |
110 - 120 |
250 |
80 - 100 |
2-4 小时 |
三、聚氨酯（PU）：多场景适配的参数调节策略
1.参数核心
聚氨酯（TPU）凭借60A-85D 的硬度跨度与生物相容性，成为导管轴与球囊的“万能材料”。其参数调节需平衡热稳定性与弹性保持：流变温度敏感区间：聚醚型PU（如Pellethane®）推荐180-205℃，聚酯型PU（如Tecothane®）上限提升至210℃，避免超过220℃导致酯基水解。干燥深度控制：82-110℃干燥2 小时，聚酯型PU（如Tecoflex® EG-72D）需延长至过夜干燥，确保水分＜0.02%，规避热层压气泡风险。
2.工艺要点：注塑与吹塑：模具温度推荐40-60℃，低温（如40℃）可加快聚醚型PU 定型，减少冷却时间；高温（如60℃）更适合聚酯型PU，避免因冷却过快导致内应力集中。球囊成型关键：对接工艺中，PU 球囊与轴体结合时需控制流变温度差≤10℃，避免温度梯度过大导致界面熔接不良。例如，Tecothane® TT-1065D 球囊段流变温度210℃与轴体段190℃需逐步过渡，确保爆破压力符合要求
3.推荐加工参数
|
品牌 |
流变温度.(℃) |
定型温度.(℃) |
注塑温度.(℃) |
干燥温度.(℃) |
干燥时间 (hours) |
|
|
180 - 205 |
70 - 100 |
188 - 204 |
82 - 93 |
2 小时 |
|
|
180 - 205 |
70 - 100 |
193 - 210 |
88 - 104 |
2 小时 |
|
|
180 - 205 |
70 - 100 |
199 - 216 |
88 - 104 |
2 小时 |
|
|
180 - 205 |
70 - 100 |
210 - 227 |
99 - 110 |
2 小时 |
|
|
180 - 210 |
70 - 100 |
168.3 - 193.3 |
65.5 |
2 小时 |
|
|
180 - 210 |
70 - 100 |
210 - 226.6 |
54.4 |
2 小时 |
|
|
180 - 210 |
70 - 100 |
185 - 210 |
80 |
2 小时 |
|
|
180 - 210 |
70 - 100 |
207.2 - 229.4 |
95 |
2 小时 |
四、PEEK：高性能材料的极限参数挑战
1.参数核心作为邵氏硬度85D 的耐高温材料，PEEK 在射频消融、高压输送等场景中不可替代，但其加工需突破高温工艺壁垒：流变温度阈值：恒定375℃熔融，低于此温度会导致分子链无法解缠结，挤出时出现“柱塞流” 缺陷。配合长径比≥24 的碳化钨螺杆，可将熔体滞留时间控制在5 分钟以内，减少热降解风险。成型冷却策略：200-320℃定型后，采用梯度冷却（每10 分钟降5℃）从175℃降至室温，可使PEEK 鞘管内轴的结晶度和抗压强度得到提升。
2.复合工艺难点：多材料兼容性：与Pebax® 共挤时，需在PEEK 侧设置独立温控区（温差≥150℃），避免低温段材料提前固化。界面剥离强度需通过等离子体处理提升。
3.推荐加工参数
|
牌号 |
流变温度.(℃) |
定型温度.(℃) |
注塑温度.(℃) |
干燥温度.(℃) |
干燥时间 (hours) |
|
|
375 |
200 - 320 |
360 - 400 |
150 |
2 - 3 |
|
|
375 |
200 - 320 |
360 - 400 |
150 |
2 - 3 |
|
|
375 |
200 - 320 |
360 - 400 |
150 |
2 - 3 |
|
|
375 |
200 - 320 |
360 - 400 |
150 |
2 - 3 |
五、其他材料的加工参数补充
|
材料 |
硬度 (D) |
流变温度.(℃) |
定型温度.(℃) |
注塑温度.(℃) |
干燥温度.(℃) |
干燥时间 (hours) |
|
|
76D |
205 - 230 |
120 |
230 |
80 |
1 |
|
|
80D |
260 - 320 |
145 |
295 |
150 |
1 |
|
|
~45D |
105 - 115 |
50 - 80 |
160 - 220 |
60 - 70 |
2 - 3 |
|
|
~69D |
120 - 140 |
60 - 90 |
180 - 250 |
65 - 80 |
2 - 3 |
六、参数协同优化原则
吸湿材料预处理优先：PA、Pebax®、PU 需严格遵循“干燥→流变→定型” 顺序，避免水分干扰后续工艺。
温度梯度递减规则：注塑→流变→定型温度呈阶梯下降（如Pebax® 55D：240℃→230℃→110℃），确保分子链先充分流动后定向固化。
设备匹配性验证：PEEK 挤出需专用螺杆（压缩比2.5-3.5），PU 吹塑需配置湿度控制系统（环境湿度＜40% RH），避免参数执行偏差。
结语
医疗介入导管的材料加工参数，本质是“材料特性- 工艺能力- 临床需求” 的三角平衡。从Pebax® 的柔性微调至PEEK 的高温突破，每一组数据都是工程经验与科学原理的结晶。未来，随着在线监测技术与智能算法的应用，参数动态优化将成为提升导管性能的核心驱动力，推动介入器械向精准化、智能化迈进。
温馨提示：文中参数基于公开资料和经验得到，均为典型工艺条件，实际生产需结合设备型号、原料批次及灭菌方式（如EO 灭菌/ 高压蒸汽灭菌）进行验证，建议通过DOE 实验优化关键参数组合。
来源：导管加工技术
