嘉峪检测网 2025-08-01 20:32
导读:本文将对GB 44240-2024标准进行解读,并对部分重点检测项目进行介绍。
我国首部储能锂电池安全强制国标GB 44240-2024《电能存储系统用锂蓄电池和电池组安全要求》于2025年8月1日正式施行。该标准对标IEC 62619、IEC 63056等国际标准,内容涵盖电池、电池组系统的电安全、环境安全、以及其他要求试验项目,其中部分测试要求严于国际标准。
本文将对GB 44240-2024标准进行解读,并对部分重点检测项目进行介绍。
1.1标准适用范围和对象
适用于电能存储用锂蓄电池和电池组。
a)电信
b)中央应急照明和报警系统
c)固定式发动机启动
d)光伏系统
e)大容量储能:并网/离网
上述列举的电能存储系统并未包括所有的设备,因此未列出的设备也可能包含在本文件的范围内。
注意:本文件范围内的电池组额定能量通常在100 kWh以上,额定能量在100 kWh 及以下的电池组的安全要求见GB 40165。
试验对象:电池、电池组/系统。
1.2型式试验项目及样品要求

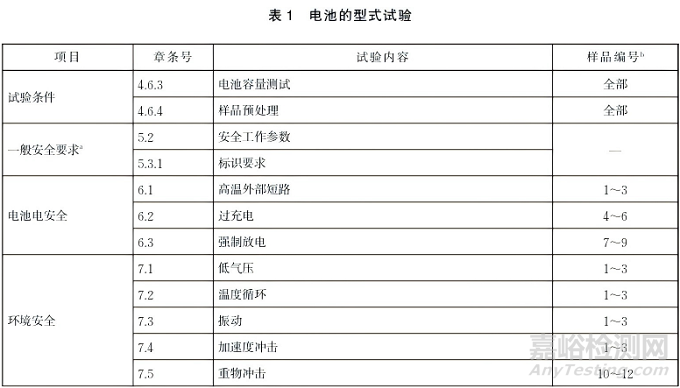

1.2.1 电池的型式试验

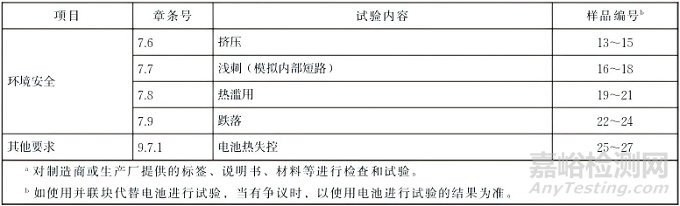

GB 44240-2024电池的型式试验包含17个项目要求,共需27个样品。型式试验的样品与产品均不应使用梯次利用电池且电池样品的实际容量应大于或等于其额定容量,否则不能作为型式试验的典型样品。

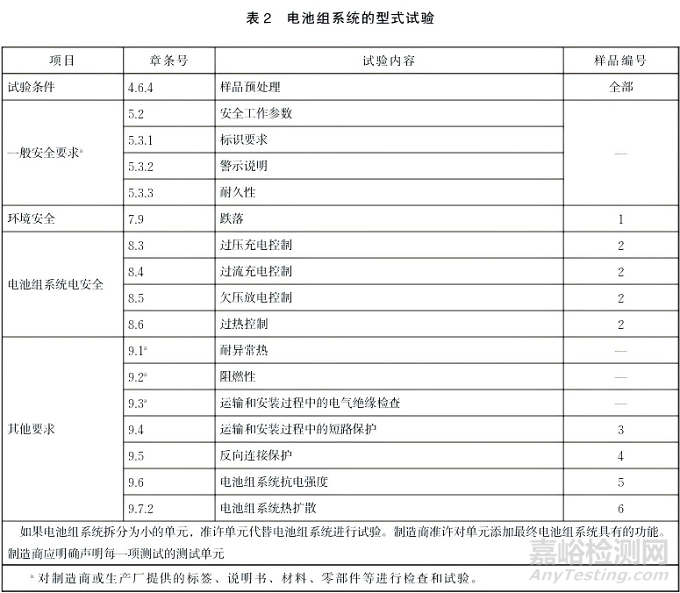

1.2.2 电池组/电池组系统的型式试验
GB 44240-2024电池组/电池组系统的型式试验包含17个项目要求,共需6个样品,准许单元(最小系统)代替电池组系统进行试验。
典型项目解读与分析
2.1电池浅刺
电池样品按标准规定的充电方式充满电后,用φ5mm的耐高温钢针(针尖圆锥角45°),以 0.1 mm/s 的速度,从垂直于电池极板的方向刺入电池 10 mm 深度或电池厚的 30%,取较大值,刺入位置宜靠近所刺面的几何中心,钢针停留在电池中,观察 1 h。要求电池不起火、不爆炸。
注意:试验过程建议使用合适夹具,试验过程电池内短释放大量气体导致鼓包,如缺少固定夹具,会导致电池发生位移,导致钢针刺入深度发生变化。
2.2电池过充电
电池样品按标准规定的充电方式充满电后,用制造商规定的最大充电电流充电到1.5倍充电限制电压后再持续恒压1h;或总充电时间达1.5小时。电池不应发生起火、爆炸。该项目对电芯自身的抗过充能力要求较高,过充可能导致电池膨胀、热失控等安全隐患。
2.3电池热失控与电池组系统热扩散
电池按照附录B进行热失控试验后,应不起火、不爆炸。
电池组系统需要采用激光加热、加热、过充、针刺等方法使目标电池达到热失控,电池间应不发生热扩散,电池组系统应无外部火焰、电池组系统外壳应不发生破裂。
建议:注意电芯选型,同时电池组系统内部电芯之间做好热阻断和绝缘,避免发生热扩散,与二次危害(如短路)。
表1. 不同标准热失控测试条件对比
测试标准 |
GB 44240-2024 |
GB/T 36276-2023 |
GB/T 44026-2024 |
试验样品 |
电池 电池组系统 |
电池单体 电池模块 |
电池簇 |
目的 |
评估电池组系统承受单电池热失控事件的能力,以确保热失控事件不会导致电池组系统着火。 |
主要验证电池单体和模块在热失控条件下是否发生起火爆炸 |
验证预制舱式储能系统模块之间的热蔓延防控能力 |
触发方式 |
激光加热、加热、过充、针刺等 |
单体:过充和加热同时进行 模组:过充 |
电池簇:过充 |
关键判定标准 |
电池:不起火,不爆炸; 电池组系统:无热扩散,无外部火焰,外壳应不发生破裂。 |
单体:热失控时表面温度应>90℃,不起火,不爆炸,不破裂(防爆阀或泄压点除外); 模块:不起火,不爆炸,不发生热扩散,绝缘性能满足标准要求。 |
不起火,不爆炸,模块间不发生热蔓延,绝缘性能满足标准要求 |
来源:CVC凯威质量在线
关键词: 储能电池
