导读:本文将深入探讨传统的芯片去层方法,并对比分析TESCAN和Thermo Fisher Scientific等领先企业所提供的自动化高精度去层技术, 展望芯片去层领域的未来发展。
引言
在半导体行业中,芯片去层(Delayer)是一项至关重要的技术,广泛应用于失效分析、 逆向工程和工艺研发等领域。随着芯片制造工艺的不断进步,器件尺寸持续缩小,结构日益复杂,传统的去层方法面临着精度和效率的挑战。
本文将深入探讨传统的芯片去层方法,并对比分析TESCAN和Thermo Fisher Scientific等领先企业所提供的自动化高精度去层技术, 展望芯片去层领域的未来发展。
传统芯片去层方法
传统的芯片去层技术主要分为干法去层和湿法去层两大类,它们各有特点,并在不同场景下发挥作用。
一、干法去层
干法去层主要依赖于反应离子刻蚀(RIE)设备或机械研磨。其中,离子刻蚀机常用于去除芯片表面的钝化层。钝化层主要由氮化硅构成,具有致密性和化学稳定性,是芯片最外层的保护结构。通过射频电源驱动,反应气体被电离形成等离子体,等离子体中的游离基与被刻蚀材料发生反应,生成挥发性化合物,从而实现对钝化层的各向异性刻蚀。机械研磨则通过物理方式去除材料,适用于需要大面积去除或对特定区域进行精细研磨的场景。
二、湿法去层
湿法去层是利用特定的化学溶液与芯片薄膜层发生化学反应,从而选择性地去除目标层。例如,芯片中的金属层(通常是铝)可以使用稀释后的硝酸、硫酸或盐酸进行选择性腐蚀,而不会对周围的介质层造成损伤。然而,介质层(主要成分为二氧化硅)的去除则更为复杂, 因为其由多层不同成分和成膜方式的薄膜组成,导致各层去除速率不一致。在这种情况下, 通常需要结合研磨法进行处理,这对操作者的研磨水平提出了较高要求。
小结:传统方法的挑战
尽管传统方法在芯片去层中发挥了重要作用,但随着芯片工艺的不断发展,其局限性也日益凸显。例如,对于先进工艺节点(如7nm或5nm)的芯片,其层数更多、结构更精细,传统方法在精度控制、效率以及对器件完整性的保护方面面临巨大挑战。手动操作的重复性差、 易造成器件损伤、耗时且难以实现自动化,这些都促使行业寻求更先进的去层解决方案。
TESCAN 自动化去层技术
芯片去层技术:从传统到自动化的高精度演进

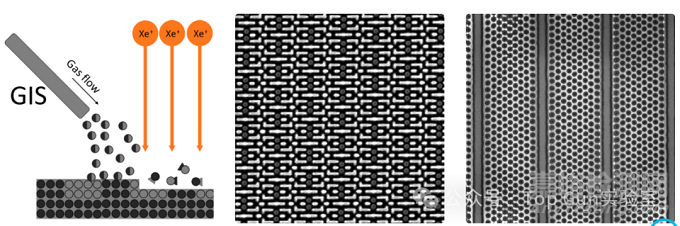

TESCAN作为半导体检测领域的领先企业,推出了基于Essence™模块的自动化去层解决方案,旨在解决传统方法在先进工艺节点芯片去层中的痛点。其核心优势在于结合了先进的等离子体聚焦离子束(Plasma FIB)技术与专有气体化学,实现了高精度、自动化和无损的去层过程。
与传统去层相比,具有如下优势:
a)专有化学集成:TESCAN将Xe等离子体FIB与专门研发的气体化学(如Nanoflat、 Chase和C-maze)相结合,针对不同半导体材料和结构提供优化的去层效果,尤其适用于现代半导体节点。
b)定制化与一致性:用户可以根据具体需求,利用预定义的模板创建和应用独特的去层工艺,确保不同样品之间去层效果的统一性和可重复性。
c)深度监控与精确停止:系统具备先进的终点检测功能,通过实时监测去层过程中的信号峰值变化,实现精确的去层深度控制,避免对关键层的过度刻蚀,从而保护器件功 能。
d)不间断保障:自动化流程设计能够在去层达到关键层之前自动终止,进一步提升了操作的安全性,降低了人为失误的风险。
高级应用:
成像进行增强成像,实现独特的电压对比和快速故障识别;提供多种化学选项以适应不同样品类型。
Thermo Fisher Scientific 自动化去层技术
赛默飞在半导体去层领域也提供了先进的解决方案,其核心在于结合了等离子体FIB技术和专有的Thermo Scientific Dx Chemistries,能够实现对7/5nm逻辑样品和3D NAND存储器件的自动化无损去层。
Thermo Fisher Scientific 解决方案的核心技术:
等离子体FIB技术与Dx Chemistries:通过独特的化学组合,实现半导体器件的自动化、无损去层,尤其适用于先进工艺节点和复杂三维结构。
iFast 软件:通过宏记录器加快配方创建,支持无人值守的夜间操作,并提供图像识别和边缘查找等对齐工具,进一步提升了自动化水平和操作便利性。

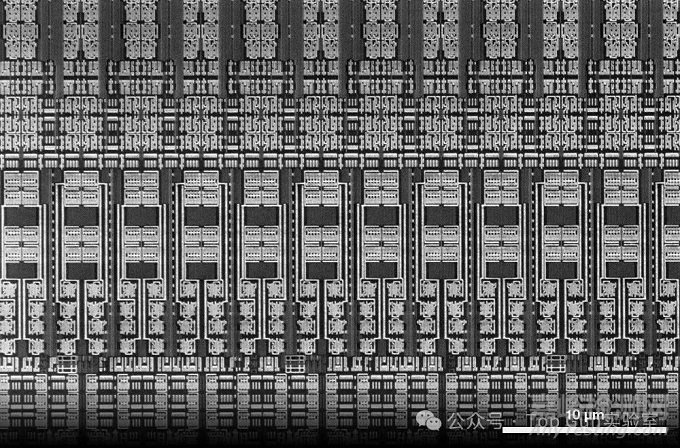

应用:《Plasma FIB DualBeam Delayering for Atomic Force NanoProbing of 14 nm FinFET Devices in an SRAM Array》

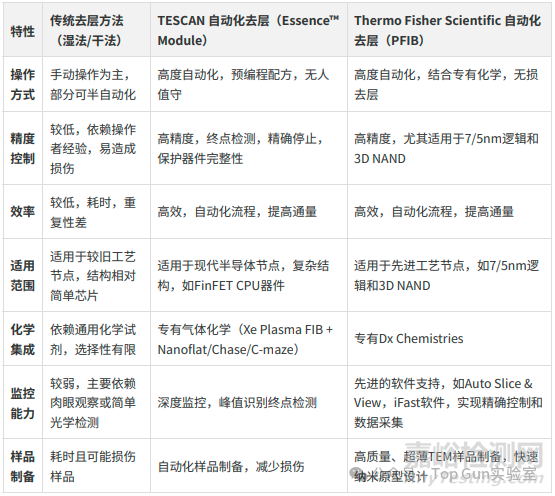

对比分析:传统与自动化去层
从上述对比可以看出,相较于传统的手动或半自动化去层方法,TESCAN和Thermo Fisher Scientific等公司提供的自动化去层技术在精度、效率、可重复性和对先进工艺芯片的适应性方面具有显著优势。它们通过结合先进的FIB技术、专有化学配方和智能软件控制,实现了对芯片结构的无损、高精度逐层去除,极大地提升了失效分析和逆向工程的效率和可靠性。
结论
芯片去层技术是半导体行业不可或缺的一环,它在芯片失效分析、质量控制和新产品研发中扮演着关键角色。随着半导体技术的飞速发展,芯片结构日益复杂,对去层技术提出了更高 的要求。传统的去层方法虽然成本较低,但在精度、效率和自动化程度上已难以满足现代芯片的需求。以TESCAN和Thermo Fisher Scientific为代表的自动化去层解决方案,通过集成 先进的FIB技术、专有化学配方和智能软件控制,实现了高精度、高效率、无损的逐层去层,极大地提升了芯片分析的能力。
这些自动化技术不仅提高了分析的准确性和可靠性,也为半导体行业应对未来更复杂的芯片挑战提供了强有力的工具。未来,随着人工智能和机器学习的进一步融入,芯片去层技术将朝着更智能、更高效、更普适的方向发展,为半导体产 业的持续创新提供坚实支撑。
