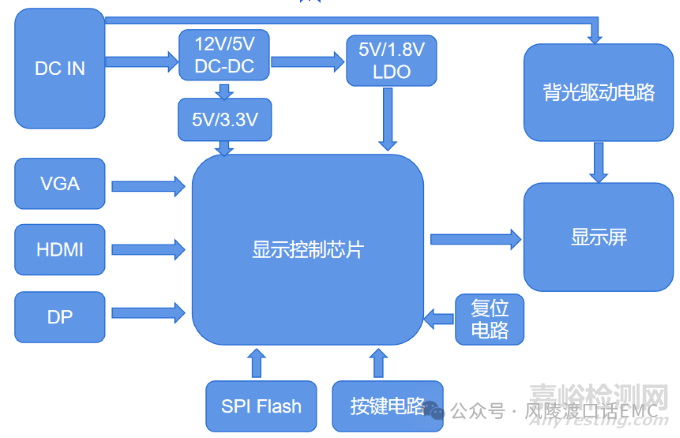

出现自动待机现象时，重新按开关按键可以正常开机，电脑显示器电路原理框图如下所示：

根据电脑显示器电路原理框图可知，出现自动待机现象主要与复位电路、DC-DC电源、按键控制电路、显示控制芯片电路相关。引起系统出现自动待机现象的条件如下：

12V转5V DC-DC工作状态异常，出现输出电压跌落，导致后端LD0、显示控制芯片因工作电压低于额定工作电压出现异常，系统出现自动待机。显示控制芯片的复位电路受到静电放电噪声干扰，导致复位电路的误动作，引发系统错误的复位操作，系统出现自动待机。

按键控制电路受到静电放电干扰，导致按键误触发，发出错误的关机指令，系统出现自动待机。显示控制芯片本身受到静电放电干扰，导致其工作状态出现异常，出现系统自动进入待机模式。

静电放电过程中使用示波器测量12V转5V DC-DC输出端5V电压，发现出现瞬间电压跌落到2.96V，反复测量多次确认DC-DC输出端确实出现电压跌落现象，12V转5V DC-DC电路如下图所示：

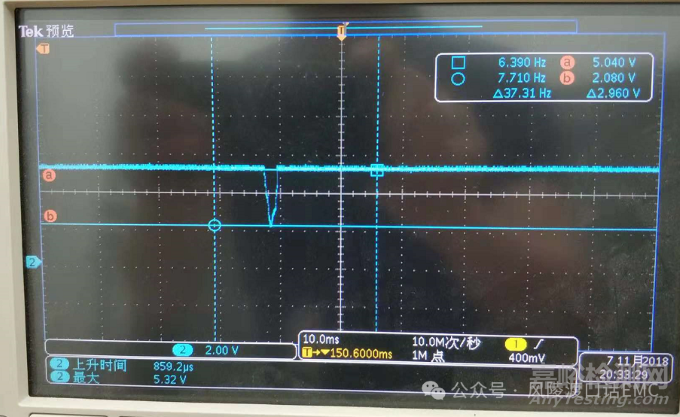

为确认是否因5V DC-DC输出电压跌落引起系统自动待机问题，将DC-DC电源断开使用稳压源提供系统5V供电，静电放电系统自动待机现象消失，确认是DC-DC输出端电压跌落引起后端系统工作状态异常，DC-DC输出电压在静电放电过程中测量波形如下图所示：

DC-DC输出端电压跌落的原因主要有：EN脚开启电压瞬间低于额定电压，DC-DC出现瞬间关断输出电压跌落，后端电解电容容量较小，电压补偿来不及；DC-DC反馈环路受到静电放电干扰，导致反馈信息出错，DC-DC芯片做出误调整引起输出电压瞬间跌落，后端电解电容容量较小，电压补偿来不及。

根据DC-DC电路设计可知，DC-DC芯片EN脚采用12V电压输入被RD7/RD4电阻分压，其中RD4电阻参数为20Kohm,RD7电阻为100Kohm，通过计算得出EN脚的供电电压为12V*（20/100+20）=2V。

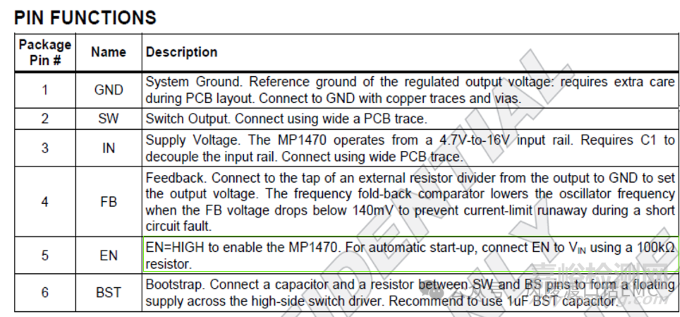

根据DC-DC芯片规格书上对EN脚描述说明可知，EN脚需要高电平开启，建议设计是直接接100Kohm电阻上拉到输出电源Vin，而实际上的电路设计不符合芯片规格书要求。根据数字电路高、低电平定义，此电平值处于不确定电平段，极易导致芯片误判。（数字电路电平定义：≦0.7V为低电平，≧2.8V为高电平，0.7V≦开启电压≦2.8V应避免）

仔细查阅芯片规格书可知EN脚工作最低电压要求为1.5V，实际工作电压设置为2V，处于临界值日，非常不安全，将EN脚下拉电阻RD4移除，电压达到12V，静电放电测试时自动待机现象消失。

12V转5V DC-DC是系统主电源，由于EN脚分压电阻参数选择不当，实际工作电压为2V，而EN脚工作最低电压要求为1.5V，实际工作电压处于SPEC要求的下限。

静电放电电流流过参考地平面时，引起参考地电位波动，DC-DC EN脚参考电压跟随地电位波动，波动范围超过DC-DC芯片EN脚开启电压容限，出现DC-DC芯片被误关闭引起输出电压跌落，后端电解电容容量较小，来不及补偿输出电压，导致后端电路因输出电压低于额定工作电压，系统出现自动待机现象。

根据问题原因分析，试验验证结果，结合DC-DC芯片规格书使用说明要求，结合成本最优原则，问题解决方案如下：

问题解决方案（一）：将DC-DC芯片EN脚对地分压电阻参数由20K改为47K，工作电压由2V调整到3.6V，使DC-DC EN脚实际工作电压在芯片规格书允许的安全范围内。

问题解决方案（二）：将DC-DC芯片EN脚对地分压电阻移除，工作电压由2V调整到6.67V，使DC-DC EN脚实际工作电压在芯片规格书允许的安全范围内。（解决方案二）综合评估采用解决方案（一）

关于DC-DC芯片电路设计应严格遵守芯片应用手册，尤其是EN脚、反馈信号、输出端滤波电感、电解电容关键器件选型。本案例DC-DC输出端电解电容参数由100uF改为470uF甚至更大容量电容时输出电压跌落问题就不是非常明显，则很容易忽略，很难被发现。
