1、RBW的本质定义

RBW 表示测量设备在频域中能够分辨的最小频率间隔，或理解为设备通频带的宽度（单位：Hz）。它决定了设备在测量时允许通过的信号频率范围，以及对相邻频率信号的区分能力。



2、RBW 与其他参数的关联

与 VBW（视频带宽）的区别：

RBW：决定频域分辨率，影响噪声底限和信号分辨能力，由硬件滤波器实现。

VBW（Video Bandwidth）：用于平滑显示的噪声波动，影响测量结果的稳定性，通常设置为 RBW 的 1/3~1 倍（如 RBW = 100 kHz 时，VBW 可设为 30 kHz）。

与测量时间的关系：

RBW 越小，滤波器的响应速度越慢，完成一次频谱扫描的时间越长（如 RBW 从 1 MHz 降至 1 kHz，测量时间可能延长数百倍）。



3、RBW（分辨率带宽） 是如何影响测试低噪

噪声底限（rms 值）的计算公式为：

Noise Floor (dBm)=−174dBm/Hz+NFSA+10lg(RBW)

注释：

-174 dBm/Hz：理想情况下，室温（290K）时的热噪声基底（基于玻尔兹曼常数计算）。

NFSA（Noise Figure of System）：系统噪声系数，反映接收机自身噪声对信号的恶化程度。

RBW（Resolution Bandwidth）：分辨率带宽，单位为 Hz，决定了接收机对信号的频率分辨能力。

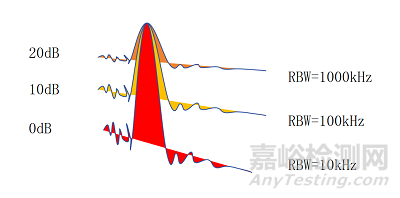

由此可知：当 RBW 增大 10 倍时，

10lg(10RBW)=10lg(10)+10lg(RBW)=10+10lg(RBW）即噪声底限抬高 10 dB。反之，减小 RBW 可线性降低噪声底限，例如 RBW 减小 10 倍，噪声底限降低 10 dB。
