FinFET 与 MOSFET晶体管性能比较

随着半导体技术的不断发展,晶体管的尺寸不断缩小,从微米级别逐渐进入纳米级别。在这个过程中,传统的MOSFET(金属氧化物半导体场效应晶体管)和平面型晶体管逐渐面临一些技术挑战,而FinFET(鳍式场效应晶体管)作为一种新型的三维晶体管结构,应运而生并逐渐成为主流。本文将详较FinFET与MOSFET的性能特点,并探讨它们在不同应用场景中的适用性。



MOSFET面临的挑战



当芯片尺寸缩小到28 nm节点以下时,传统的MOSFET晶体管开始面临一系列问题,这些问题限制了其在更小尺寸下的应用:



漏电流/Leakage current:

在28纳米以下的工艺节点,MOSFET晶体管即使在栅极关闭的情况下,源极和漏极之间也会出现电子泄漏。这导致芯片的功耗增加,能效降低。



散热问题/Heat dissipation:

随着芯片和晶体管尺寸的缩小以及集成度的提高,单位面积产生的热量增加,这可能会降低芯片的性能和可靠性。

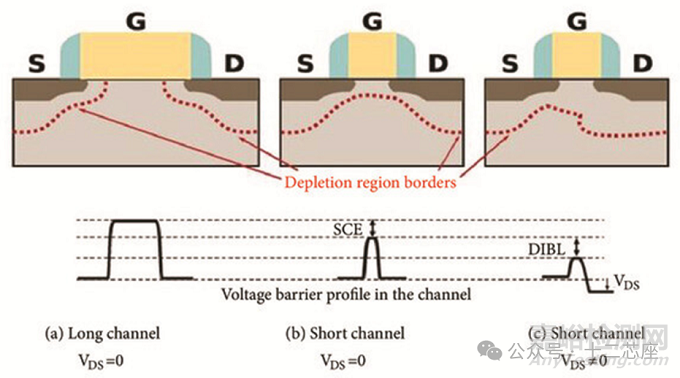

短沟道效应/SCE:

当MOSFET晶体管的沟道长度过短时,会出现以下问题:

1)阈值电压变化:阈值电压是开启晶体管所需的电压。如果阈值电压下降,晶体管可能会在应该关闭时处于开启状态。

2)漏极感应势垒降低(DIBL):DIBL会导致阈值电压下降,使晶体管栅极在应该关闭时更容易打开,从而导致更高的功耗。



FinFET 与 MOSFET晶体管性能比较

FinFET的出现与优势



1999年,胡正明教授发现,如果在MOSFET的栅极上增加一个垂直的“鳍”结构,可以解决上述大部分问题,从而诞生了FinFET晶体管。与平面型MOSFET相比,FinFET的主要改进包括:



低漏电流

FinFET的鳍结构提供了更好的隔离效果,当栅极处于“关闭”状态时,栅极完全密封,减少了漏电流。这使得电子更难通过半导体的绝缘层隧穿,从而降低了能耗。



改善散热

鳍结构增加了表面积,有助于更好地散热,这对于芯片的性能和可靠性至关重要。较低的漏电流也意味着产生的热量更少。



降低DIBL

鳍结构创造了更有效的电场,提供了对沟道的更好控制。可以说,鳍结构使得电子在应该保持静止时更难移动。



更好的阈值电压控制

阈值电压在晶体管周围更加一致,确保了栅极的正常功能。



总体而言,FinFET在 28nm 以下的工艺节点提供了比MOSFET更好的静电控制,从而实现了更快的开关速度,使其更适合用于移动设备或高性能计算(HPC)等高速应用。然而,对于汽车或消费电子等成熟应用,MOSFET仍然具有足够的性能,并且由于其制造成本较低,仍然是一个合适的选择。



Summary



随着半导体技术的不断发展,FinFET和MOSFET各自在不同的应用场景中发挥着重要作用。FinFET以其低漏电流、良好的散热性能和对短沟道效应的有效控制,成为先进制程芯片制造的首选。然而,对于一些对成本敏感且性能要求不那么高的应用,MOSFET仍然是一个经济且可靠的选择。未来,随着技术的进一步发展,我们可能会看到更多新型晶体管结构的出现,以满足不断增长的计算需求和能效挑战。



Reference:

1.https://techlevated.com

2.Reducing the Short Channel Effect of Transistors and Reducing the Size of Analog Circuits



来源:十二芯座

关键词: 芯片 晶体管
