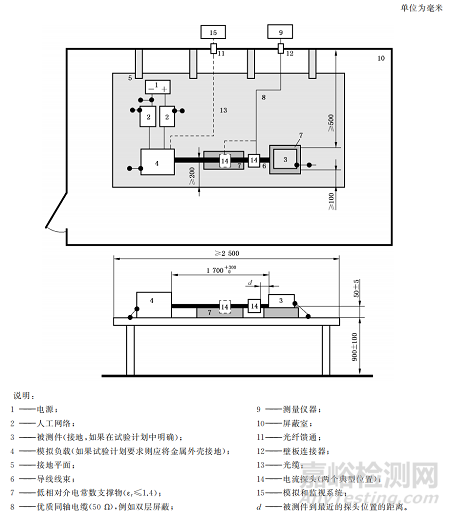

详细的测试方法本文就不再赘述，请参考CISPR25或者GB/T18655，这一期我们深入的解析一下电流法测试系数文件为何你们补-dBΩ？



一、电流探头转移阻抗的测试方法

准备阶段：
1、标准网络分析仪（若实验室无该设备，可以选择精度高模拟信号源，功率计，功率探头）。

2、电流探头校准夹具（根据口径大小选择）。

3、低损耗线缆2条。

4、50Ω负载一个，50Ω 10dB衰减器一个。

5、直通连接器1个。

测量阶段：
1、利用直通将2根低损耗线缆相连进行系统归零--其目的是利用做差的方法来减少系统误差.

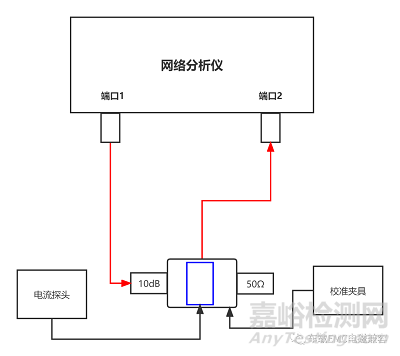

2、按照图1-1的方法连接好测量搭建。

3、将网分设置为S21；

4、建议将网分的信号源设置为较大输出功率，信号通过衰减器会被衰减，信号太低会导致测量结果偏差较大。

5、按照频点记录网分S21的的数值如下：

频率	S21测试值	转移阻抗
MHz	dB	dBΩ
X	-4.0	30.0

（注：dB+34=dBΩ）

6、将测量结果和原厂数据进行对比，检查测量的准确性。


二、如何理解dB+34=dBΩ？

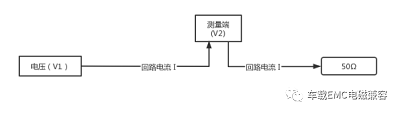

（图1-2）

在图1-2回路中整个回路的电流：I=V1/50测量端的阻抗：Z=V2/I,Z=(V2/V1)*50换算成dB:20log（Z）=20log（V2/V1）+20log（50）dBΩ=S21+34



三、为什么电流法dBuA测试系数文件补-dBΩ？

接收机测量的量为电压(记为VR )，而被测线缆中为传导发射电流(记为ICE )，电流探头主要功能为将电流转换成电压。因此转移阻抗被定义为：ZT=VR / ICE

由于电压、电流多用分贝( dB )来表示，转移阻抗也可以用分贝来表示:ZT(dBΩ) = VR(dBuV)- ICE(dBuA)。

我们电流法的测试单位通常为dBuA（最近体现出来的），所以：ICE(dBuA)=VR(dBuV)-ZT(dBΩ)。

市场上大部分的测试软件采用的是加法的逻辑：所以：ICE(dBuA)=VR(dBuV)+ZT(-dBΩ)。

总结：用电流环测试电流法，测试单位为dBuA，在软件为加法的逻辑下系统文件应该补偿-dBΩ，在软件为减法的逻辑下系统文件应该补偿dBΩ。
