一.前言



EFT/B 干扰源于电力系统开关操作、电动机启停、雷电感应等常见的电气现象，其产生的脉冲群具有瞬变的高幅值、短时间上升、高重复率和低能量等特点，极易对电气和电子设备的正常运行造成影响。轻者可能导致设备出现短暂的功能异常，如信号传输中断、数据丢失；重者则可能致使设备损坏，无法正常工作，进而引发严重的后果，如工业生产线的停滞、医疗设备的故障危及患者生命安全等。

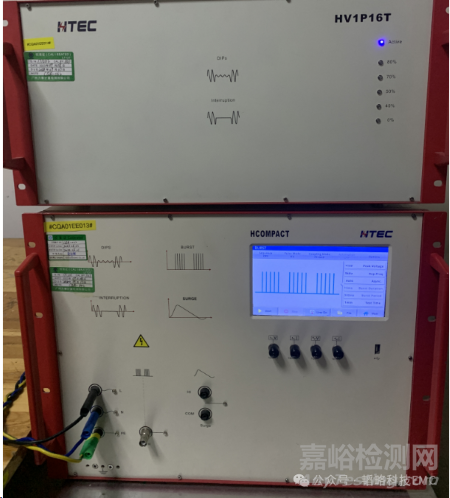

所以EFT/B抗扰度测试应运而生，它可以评估设备抵御 EFT/B 干扰能力的关键手段，通过模拟现实中可能出现的各种 EFT /B干扰场景，对设备的抗干扰性能进行严格检测。只有通过 EFT/B 抗扰度测试的设备，才能在复杂的电磁环境中稳定运行，确保其可靠性和安全性。下图为EFT/B发生器图片。









二.实际案例分享

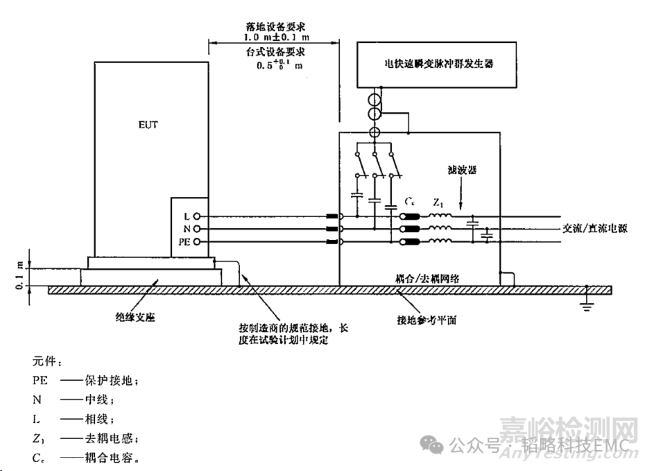

某医疗器械公司药物鉴定系统产品，该产品可对某些药物进行种属鉴定分析。成品使用专利的图像采集技术，自动对鉴定结果进行分析判读，并自动生成检验报告单。下图为该产品的测试摆放以及要求。





1.测试标准



GB/T17626.4-2008，电源线：±1KV（5/50ns，5KHz），要求：测试前后正常运行无变化。



2.EFT/B测试现象



被测设备会掉电重启，但是与电脑的连接会断开，需要将电脑与被测设备的连接线重新热插拔。



3.EFT/B测试实质



以共模电压的形式将干扰叠加在被测产品的电源端口中，并以共模电流的形式注入到被测产品的内部电路中，产品的机械结构构架对EFT/B共模电流的路径和大小起着决定性的作用。



4.被测设备工作原理



220V交流电接入被测设备通过AC转成DC24V给主板供电，电脑通过TYPE-B线连接医疗设备的转接板转成USB数据，再把USB数据传输到主板，通过主板控制医疗设备的电机转动以及其它功能。



5.整改措施



关于解决EFT/B干扰问题，我们有三个方面可以入手：



（1）改变EFT/B干扰电流的流向，使其不经过产品中的敏感电路。

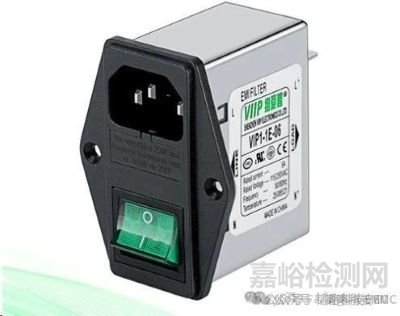

我们发现该被测设备没有电源滤波器，所以我们在市电输入电压处接入电源滤波器，然后将电源滤波器的外壳与被测设备的内部金属地连接，这种电源滤波器可以将EFT/B的干扰电流导向内部金属地，从而不影响主板的电源以及信号的正常运行。加了电源滤波器后测试发现被测设备不会掉电重启了，但是还是会与电脑断开连接，说明电源滤波器无法完全地滤除EFT/B的噪声，导致部分干扰电流还在影响被测设备与电脑之间的传输信号。



（2）在EFT/B干扰电流还未到达敏感电路之前进行抑制。

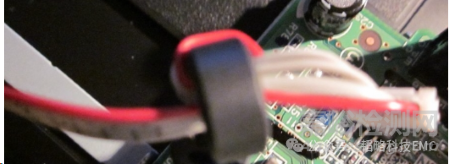

我们使用两个铁氧体磁环分别在开关电源的220V输入端和24V输出端的线束进行双线并行绕制铁氧体磁环三圈（双线并绕的原因是EFT/B干扰是以共模干扰的形式出现）。



铁氧体在电路原理上可以被认为是电感和电阻串联，将EFT/B信号的能量转换成热能散发。在铁氧体的选择上，我们可以选择一些厚度较厚，尺寸较大的磁环；使用导线绕制时，要注意绕制的圈数，尽量单层绕制，并且增加匝间距离，绕制圈数多了会增加线圈之间的寄生电容，使铁氧体失效；使用导线绕制时还需要注意线圈起始和结束的角度要大于40°，这样可以避免输入与输出之间的耦合过大。在接入电源滤波器和两个磁环后，被测设备可以通过测试，并且无任何变化正常运行。



（3）增加电路本身的抗干扰能力，即使有EFT/B干扰电流流过，也不会出现异常现象。这种方法可能需要改变原来的电路板走线，可能会造成其它测试问题产生，所以一般情况下不使用。



三.总结



EFT/B抗扰度测试属于高压产品测试，所以在整改的时候很多器件都无法使用，从而导致我们无从下手，但是我们从EFT/B抗扰度测试的实质分析：它属于一种共模干扰，所以我们只需要使用一些消除共模干扰的方法进行整改，所有问题都会迎刃而解。
