消应力热处理对锻钢组织与性能影响研究

嘉峪检测网 2025-06-09 15:51

导读:本研究分析消应力热处理对12CrNi5MoV锻钢组织与性能的影响,探明该热处理工艺对12CrNi5MoV锻钢构件中残余应力的影响规律,并讨论其应用可行性。

 12CrNi5MoV锻钢作为船舶结构用锻钢,具有高强度、高韧性的特点,其屈服强度不低于785MPa,已在船舶建造中得到了广泛应用。以往研究结果表明,12CrNi5MoV锻钢焊接成型构件具有较高的残余应力,其值可达600~700MPa,高残余应力会影响构件成型后的尺寸稳定性和安全可靠性,在实际应用中产生不利影响。为提升12CrNi5MoV锻钢构件的整体性能,需要进一步开展相关工作。因此,本研究分析消应力热处理对12CrNi5MoV锻钢组织与性能的影响,探明该热处理工艺对12CrNi5MoV锻钢构件中残余应力的影响规律,并讨论其应用可行性。



PART ONE实验材料与方法

1.1 试验材料

表1所示为原始态12CrNi5MoV锻钢的主要化学成分。试验钢为回火索氏体组织,晶粒度为8.5级,微观形貌如图1所示。



消应力热处理对锻钢组织与性能影响研究         理化检验物理分册     2025年06月09日 14:50 上海



消应力热处理对锻钢组织与性能影响研究         理化检验物理分册     2025年06月09日 14:50 上海



1.2 试验方法

在试验锻钢上制取方形试样,尺寸为200mm( 锻伸方向) ×40mm( 板宽) ×40mm( 板厚) 。消应力热处理在箱式热处理炉内进行,热处理工艺为:300℃时装炉,升温速率控制在60~80℃/h,在550℃下保温4h,然后以80~100℃/h 的速率降温,温度降至300℃左右时出炉,空冷。

 消应力热处理试验完成后,在热处理后的方形试样上取样,加工为R4标准圆拉试样( 垂直于锻伸方向) ,室温拉伸试验按照GB/T 228.1—2021《金属材料拉伸试验第一部分:室温试验方法》进行;标准V型缺口冲击试样的尺寸为10mm×10 mm×55 mm( 垂直于锻伸方向) ,示波冲击试验按照GB/T 229—2020《金属材料夏比摆锤冲击试验方法》进行,试验温度为-20℃和-84℃;采用质量分数为4%的硝酸酒精溶液和2.5%的苦味酸溶液( 加洗涤剂) 对消应力热处理试样进行处理,随后在金相显微镜下进行金相组织观察和晶粒度测定; 冲击试样断口、试样晶界的扫描观察在扫描电子显微镜上进行;采用透射电镜对消应力热处理后试样的组织结构进行分析。为了方便对比,同时开展原始态试板的性能试验和微观组织观察。



PART TWO实验及结果分析

2.1 力学性能测试

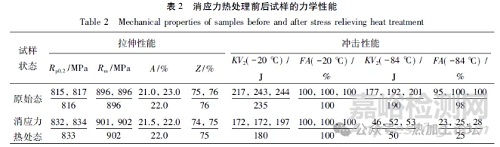

12CrNi5MoV 锻钢消应力热处理前后试样的力学性能测试结果如表2所示。结果表明:经550℃消应力热处理后,试样的屈服强度p0.2较原始态锻钢的略有升高,升高约17MPa;消应力热处理对试样抗拉强度Rm、断后伸长率A和断面收缩率Z影响不大;消应力热处理后试样在-20℃下的冲击吸收能量KV2较原始态锻钢的有一定程度下降,下降约55J,纤维断面率FA 与原始态的相同;消应力热处理后试样在-84℃下的冲击吸收能量KV2与纤维断面率FA 较原始态锻钢的下降幅度更为明显,降低幅度分别为140J、73%。



消应力热处理对锻钢组织与性能影响研究         理化检验物理分册     2025年06月09日 14:50 上海

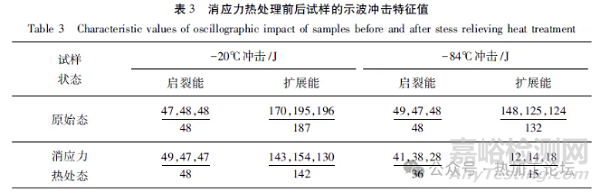

消应力处理前后试样的示波冲击结果如表3所示。-20℃冲击试验时,消应力热处理前后试样的启裂能相同,消应力热处理后试样的裂纹扩展能与原始态的相比降低了45J;-84℃冲击试时,与原始态试样相比,消应力热处理后试样的启裂能、扩展能均有降低,其中扩展能降低尤为明显,达到了117J。说明消应力处理导致12CrNi5MoV锻钢发生了某种变化,从而影响了材料阻碍裂纹扩展的能力。



消应力热处理对锻钢组织与性能影响研究         理化检验物理分册     2025年06月09日 14:50 上海



2.2 金相组织观察

为验证上述猜想,对消应力热处理后试样的微观组织进行观察。图2为消应力热处理后试样的金相组织。经550℃×4h的消应力热处理后,12CrNi5MoV锻钢的组织仍为回火索氏体组织,晶粒度为8.5级。相较于原始态锻钢( 图1) ,消应力热处理后锻钢的金相组织和晶粒度未见明显变化。



消应力热处理对锻钢组织与性能影响研究



2.3 透射电镜观察

 图3为消应力热处理前后试样的透射电镜图片。两种试样基体组织均为具有板条马氏体位向的回火组织。与原始态试样相比,消应力热处理试样的板条间杆状碳化物略多,其余未见明显区别。



消应力热处理对锻钢组织与性能影响研究



2.4 冲击断口扫描电镜观察

对原始态试样、消应力热处理试样的冲击断口裂纹扩展区进行扫描电镜分析,结果如图4所示。原始态试样-20℃和-84℃冲击断口裂纹扩展区均主要为韧窝状的纤维状断口。消应力热处理试样-20℃冲击断口裂纹扩展区主要为韧窝状,个别区域为准解理;-84℃冲击断口裂纹扩展区为准解理+沿晶特征,在部分区域沿晶特征明显。



消应力热处理对锻钢组织与性能影响研究


PART THREE分析和讨论

 经550℃消应力热处理后,12CrNi5MoV 锻钢发生了脆化:消应力热处理试样-20℃和-84℃冲击吸收能量与原始态的相比有所降低,其中KV2(-20℃) 降低55J,KV2(-84 ℃) 降低140J,FA 降低了73%;示波冲击试验结果表明,脆化主要表现为扩展能降低。消应力热处理前后试样的金相组织观察、透射电镜结果表明,消应力热处理后除板条间杆状碳化物有所增多外,材料组织未见其他明显改变。扫描电镜结果表明,消应力热处理前后-84 ℃冲击试样断口区别尤为明显: 消应力热处理后,试样冲击断口裂纹扩展区主要为准解理+沿晶特征,部分区域沿晶特征明显,而原始态试样冲击断口裂纹扩展区主要为韧窝状的纤维状断口。

第二类回火脆性是某些合金结构钢在450~600℃范围内长期回火或在该温度范围以上回火后,缓慢冷却下来而引发脆化的现象。目前第二类回火脆性的产生机制包括晶界富集理论和α 相时效脆化理论。晶界富集理论认为,P、Sb 等杂质元素在脆性处理时向原奥氏体晶界偏聚,导致了第二类回火脆性的产生,且Ni、Cr、Si、Mn 等元素的存在会促进P、Sb等杂质元素向晶界富集;α时效脆化理论则认为,时效时产生细小的Fe3C( N) 沉淀,造成对位错的强钉扎作用,从而导致材料韧性的下降。本试验中,12CrNi5MoV 锻钢经消应力热处理后冲击试样断口存在沿晶特征,表明试样经消应力热处理后晶界结合力减弱,在冲击试验中发生了沿着原奥氏体晶界的断裂,从而导致冲击吸收能量降低,是晶界弱化理论的又一实证。结合锻钢成分和热处理制度分析脆化原因,试验用12CrNi5MoV 锻钢含有P( 质量分数为0.016%) 及一定量的易引发回火脆性的Ni、Cr、Si、Mn 等元素,这使得材料易产生第二类回火脆性,而在550℃长时间保温、为防止产生较大应力而采用空冷方式冷却等因素共同作用下,最终导致了该材料回火脆性的产生。



PART FOUR结论

(1)经消应力热处理后,12CrNi5MoV锻钢的强度和塑性与原始态试样相比变化不大,而冲击韧性则明显降低,出现了脆化,冲击断口试样裂纹扩展区域出现沿晶断裂。

(2) 经消应力热处理后试样板条间的杆状碳化物增多,结合锻钢成分及热处理工艺,产生第二类回火脆性是引起12CrNi5MoV 锻钢发生脆化的直接原因。
