导读:海波管的加工工艺与质量检验。

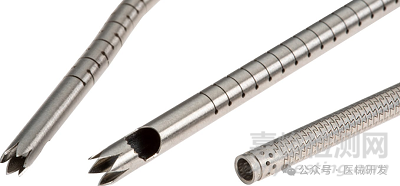

一起看看海波管在医疗器械中的应用,有:
信号传导:作为医疗电子设备中的组件,海波管可用于传导电子信号,确保信号的稳定传输。
结构支撑:利用其特殊的材料结构,海波管能提供必要的结构支撑,同时保持一定的柔性,适应医疗器械的特殊需求。
柔性连接:在需要灵活连接的医疗器械中,如内窥镜和导管系统,海波管提供了刚性与柔性的结合,使医生能更精确地操控器械。
材料传输:在医疗设备中,海波管可用于气体、液体或其他物质的传输,其波纹结构有助于在保持传输稳定性的同时提供必要的弯曲能力。
适应性设计:海波管能够根据医疗设备的特定需求进行定制,其波纹结构使其在不同应用场景中展现出良好的适应性。
接着,看看海波管的一些常见材料。见得最多的当属不锈钢了,得益于其优异的力学性能和生物相容性。此外,海波管的材料也不断地在创新:
记忆合金:镍钛合金等形状记忆材料在海波管中的应用越来越广泛,这类材料能够在特定温度下恢复预设形状,为海波管提供独特的功能性。
高性能复合材料:结构功能一体化复合材料在航空等领域已有应用,这类技术也逐渐应用于高端医疗器械中,为海波管提供更优异的性能。多功能材料:研究人员正在开发具有多功能特性的材料,如热电复合材料,这些材料可能为海波管带来新的功能,如温度监测等。
超材料技术:利用人工结构单元作为"人造原子"构造的超材料,通过结构单元设计来调控材料参数,实现对波的传播性质的控制这种技术可用于开发具有特殊波控性能的海波管。
最后,回归主题,波管管的加工工艺有哪些?
一般来说会有3种,激光切割、电火花(EDM)和电抛光。
激光切割中,主要采购2种激光器类型,光纤和超短脉冲(usp)激光器。
光纤设备相对便宜,一般用于较厚材料和管材的快速切割,可调节脉冲宽度一般为10~50us;usp激光器的脉冲宽度:一般是小于350fs。
ps:USP激光加工后,通常只需要简单水清洗。

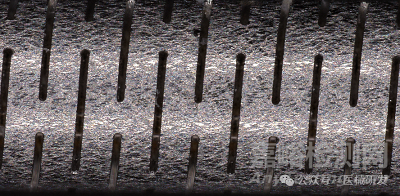

常见的切割图案有:

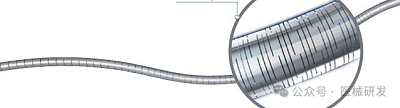

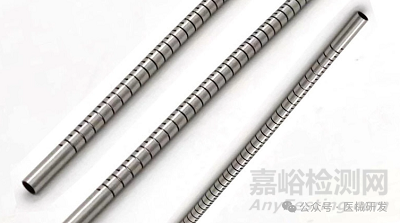

间断式螺旋图案:提高柔韧性,保持一定扭矩传递能力

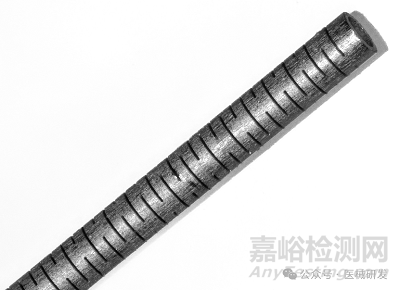

砌砖样式:由平行的间断切口组成,类似砖墙结构
电火花(EDM)加工中,一般分为2个阶段,准备和加工。
准备阶段,主要目的是将工件固定,确保薄壁管材的稳定定位。
加工过程,有3点需要注意,1)精密电极设计,需要根据切割轮廓需求定制;2)放电间隙控制:应维持微小且稳定的间隙;3)冷却液循环,需要确保加工区域温度稳定。
最后是后处理,钝化与电抛光,是因为制造过程中可能在表面留下污染物,如游离铁。
钝化,是利用化学方法来溶解不锈钢表面的污染物,形成薄层氧化铬保护层,可以增强耐腐蚀性。该工序中必须完全清除所有表面的污染物,尤其是游离铁。
电抛光,是通过电解作用选择性溶解金属表面微观凸起。电抛光中应控制好其工艺参数,一般是电流密度、温度和时间。在完成该工序后,表面应无电解液残留,无可见氧化层或变色,无表面杂质或微粒附着。
说完加工,接下来就是质量检验了,常规一般分为外观和尺寸检,还有就是力学性能评估测试,如柔韧性、推力传递等。
外观,上述多有提到。
对于尺寸,一般需求采用高精度检验方法,如高精度光学测量系统、激光扫描仪等。

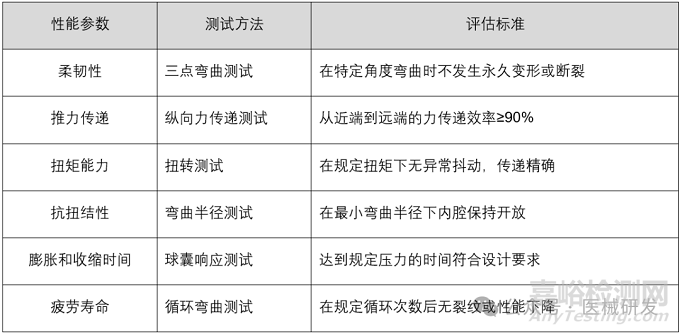

关于力学性能的评估测试,简单列个表:
有一点需要特别注意,抗扭结性能测试对于保证内腔在尖锐弯曲时的开放性至关重要。
好了,以上是本次的分享,海波管的应用,海波管的一般材料,加工工艺,及加工后的质量要求。
